ИНСТРУКЦИЯ ПО УСТАНОВКЕ МИКРОВОЛНОВОЙ ПЕЧИ; Крышка винта – 1 шт. - WEISSGAUFF HMT-255 - Инструкция по эксплуатации - Страница 15

15

ИНСТРУКЦИЯ ПО УСТАНОВКЕ МИКРОВОЛНОВОЙ ПЕЧИ


Комплектация:
1.

Установочная пластиковая подкладка (калька) – 1 шт.

2.

Винт Ø4X10 – 3 шт.

3.

Крышка винта – 1 шт.

4.

Винт Ø4X35 – 1 шт.

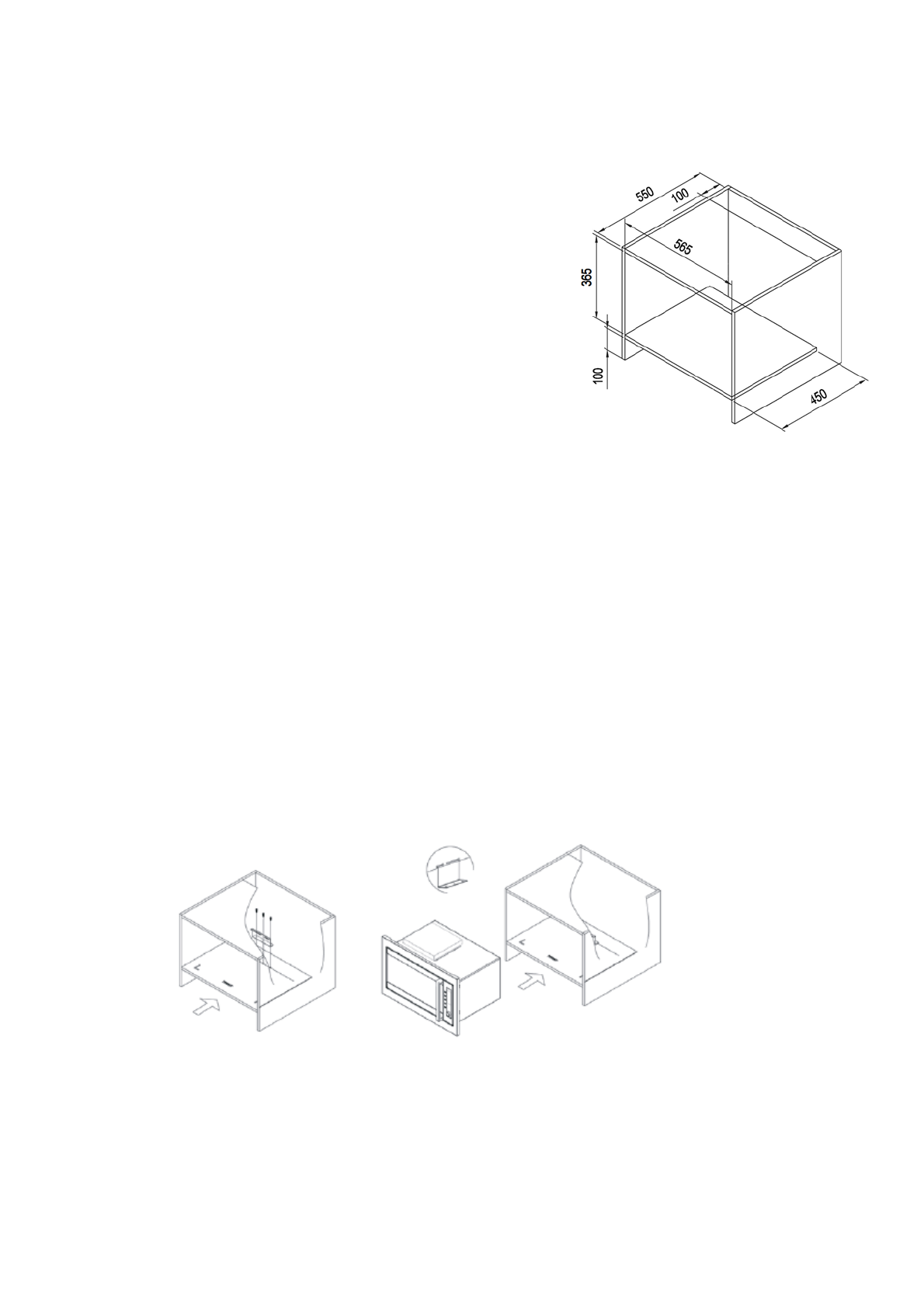

Размеры места установки

Ширина: 565 мм
Высота: 365 мм
Глубина: 550 мм

Размеры рамки:

Ширина: 592 мм
Высота: 390 мм
Глубина: 20 мм

Важно:

1. Внутренний размер секции в ширину составляет 565 мм. Это
минимальное расстояние от левой рейки до правой рейки. Не изменять.
2. Внутренний размер секции в высоту составляет 365 мм. Это
минимальное расстояние от верхней рейки до нижней рейки. Не изменять.
3. Глубина секции должна быть не менее 550 мм
4. Внешний размер секции в ширину рассчитывается исходя из ширины
рамки СВЧ, и должен быть не менее 592 мм
5. Для нормальной и бесперебойной работы микроволновой печи должен
быть обеспечен зазор 15-20 мм.


Порядок установки:

1. Положите пластиковую подкладку (компонент 1) на нижнюю доску
полости секции. Держите передний край подкладки и внешний край
секции в одной линии. Затем поместите кальку на подкладку и разметьте
отверстия в соответствии с положением отверстий на чертеже. Затем
закрепите винты (компонент 2).

2. Поместите микроволновую печь горизонтально в секцию и выровняйте
её как с левой, так и с правой стороны. Затем зафиксируйте подкладку на
задней панели микроволновой печи. Откройте микроволновую печь и
установите винт M4X35, вкрутив его в секцию, затем наденьте крышку
винта, как показано на рисунке. Задняя панель корпуса встраиваемой печи
