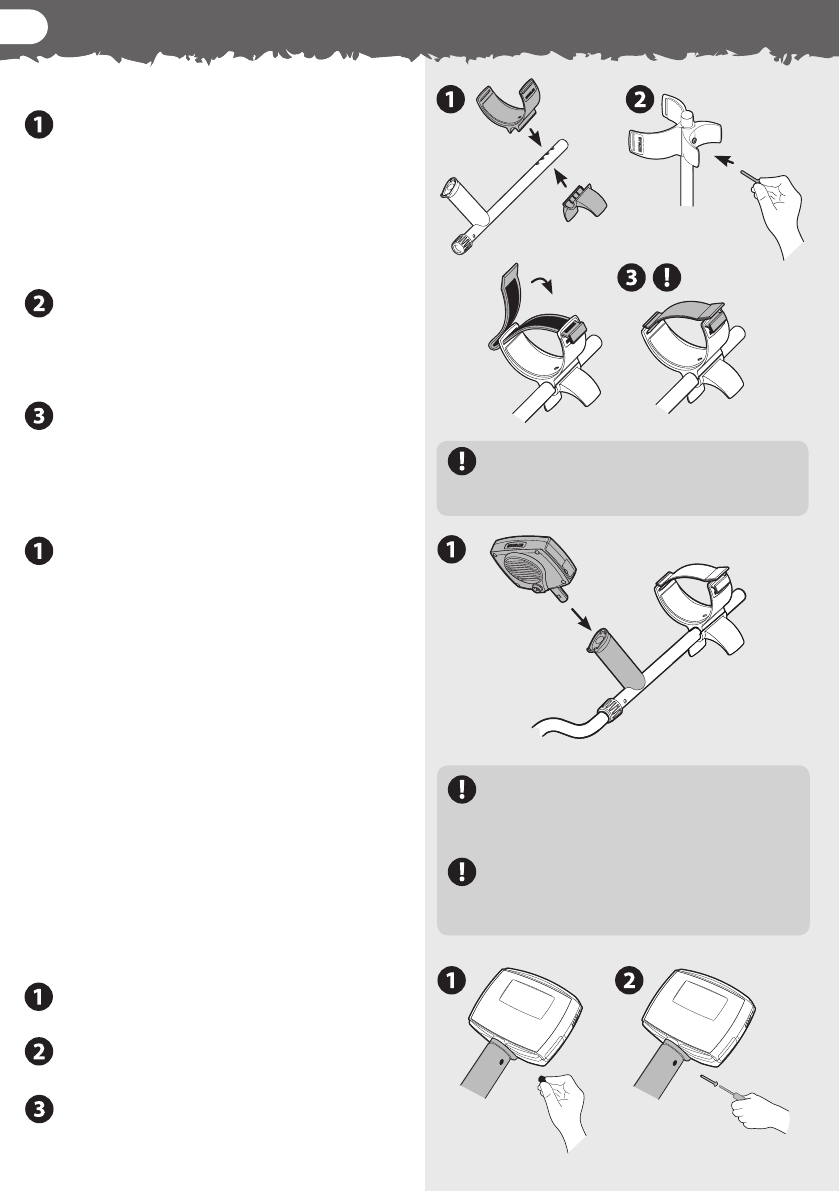

  Сборка подлокотника детектора

  Поместите верхнюю часть подлокотника

сверху верхней штанги, чтобы
центральное отверстие в верхней части
подлокотника оказалось напротив
отверстия в алюминиевой штанге.
Расположите верхнюю часть подлокотника
в соответствии с длиной  руки

(См. Как

держать детектор, с. 14)

.

  Вставьте болт через нижнюю часть

подлокотника, верхнюю штангу и верхнюю
часть подлокотника. Аккуратно затяните
пластмассовый болт, чтобы не сорвать
резьбу.

  Проденьте ремешок для подлокотника

«липучкой» вверх через оба паза в верхней
части подлокотника.  Убедитесь, что конец
ремешка будет затягиваться снаружи.

Металлодетектор X-TERRA 705можно

носить как на правой, так и на левой

руке. На этом рисунке показан продетый

ремешок с «липучкой» для левой руки.

  Установка блока управления

  Блок управления вставляется в отверстие

на ручке верхней штанги ЖК‑экраном
к Вам. Блок вставляется с небольшим
усилием до щелчка.

  Блок управления можно легко отсоединить

для упаковки и транспортировки в чехле.

  Отсоединение блока управления

  Крепко зажмите детектор, возьмите блок

управления и вытащите его из ручки
верхней штанги.

  Постоянная установка блока

управления

  Помимо того, что Вы можете легко

отсоединить блок управления X‑TERRA для
упаковки или транспортировки, Вы также
можете навсегда прикрепить его к ручке

  Уберите маленький круглый резиновый

вкладыш с верхней правой стороны ручки.

  Вставьте и вверните шуруп, поставляемый

в комплекте, крестовой отверткой.

  Сохраните резиновый вкладыш для

использования в будущем.

6

СБОРКА МЕТАЛЛОДЕТЕКТОРА X-TERRA 705

Обязательно уберите шуруп перед

отсоединением блока управления. В

противном случае это может привести к

повреждению детектора.

Если вы предпочитаете отсоединять блок

управления, то можете приклеить вкладыш

силиконовым герметиком или другим

подходящим клеем.
