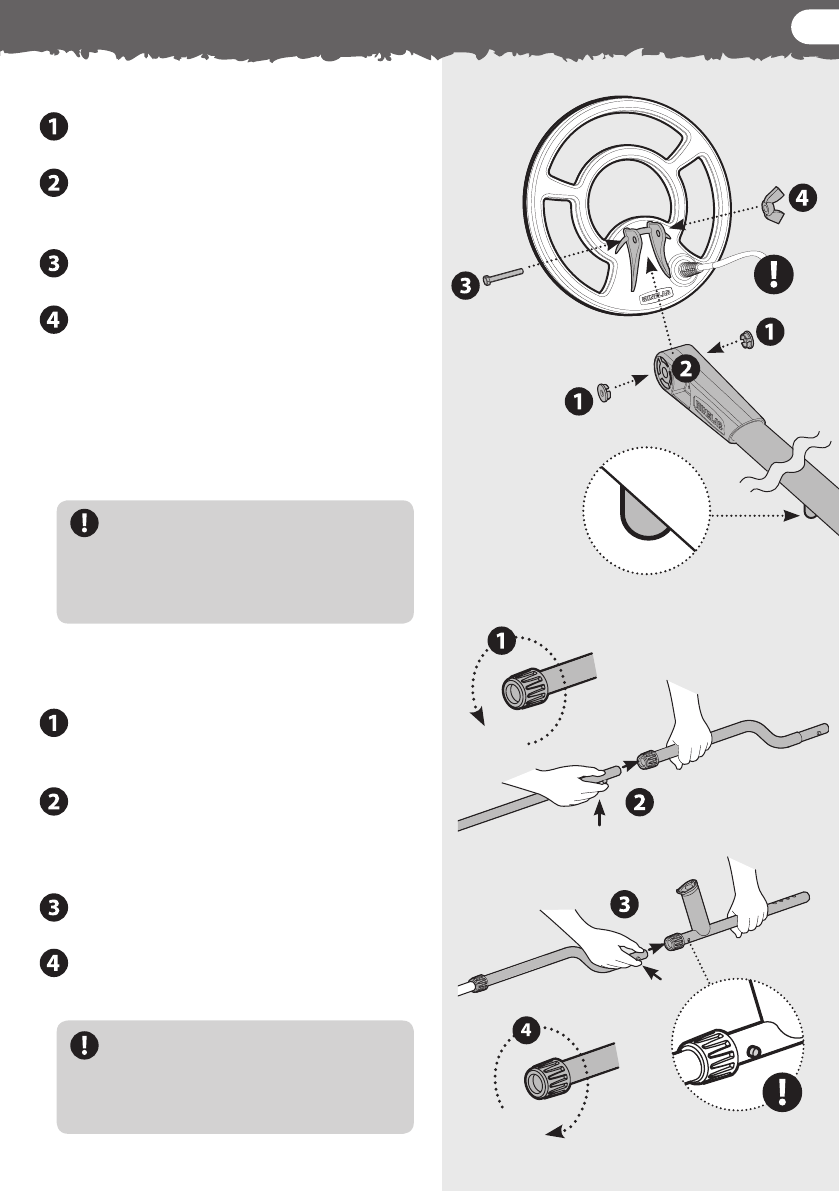

  Сборка катушки

  Вставьте 2 кольцевые прокладки с двух

сторон в гнездо на нижней штанге.

  Вставьте нижнюю штангу в держатель,

расположенный сверху катушки. Убедитесь,
что фиксатор находится снизу штанги.

  Вставьте пластмассовый болт через

держатель и гнездо нижней штанги.

  Аккуратно завинтите пластмассовую

гайку‑барашек, чтобы не сорвать резьбу на
болте. Возможно, Вам потребуется ослабить
это крепление, чтобы отрегулировать угол
катушки для комфортного поиска.

Кабель катушки вмонтирован в
катушку и его нельзя отсоединить.
Любая попытка отсоединить
его приведет к аннулированию
гарантии

  Сборка штанги металлодетектора

  Поверните поворотные замки штанг

против часовой стрелки, чтобы убедиться,
что они ослаблены.

  Надавите на штырек фиксатора нижней

штанги и вставьте его в среднюю штангу,
так чтобы штырек вошел в регулировочное
отверстие – Вы услышите щелчок.

  Вставьте среднюю штангу в верхнюю

штангу таким же образом.

  После того как Вы собрали штанги,

зафиксируйте их в правильном положении

Для большей прочности
соединения в верхней штанге
расположены

два

 фиксатора, с

каждой стороны штанги.

5
