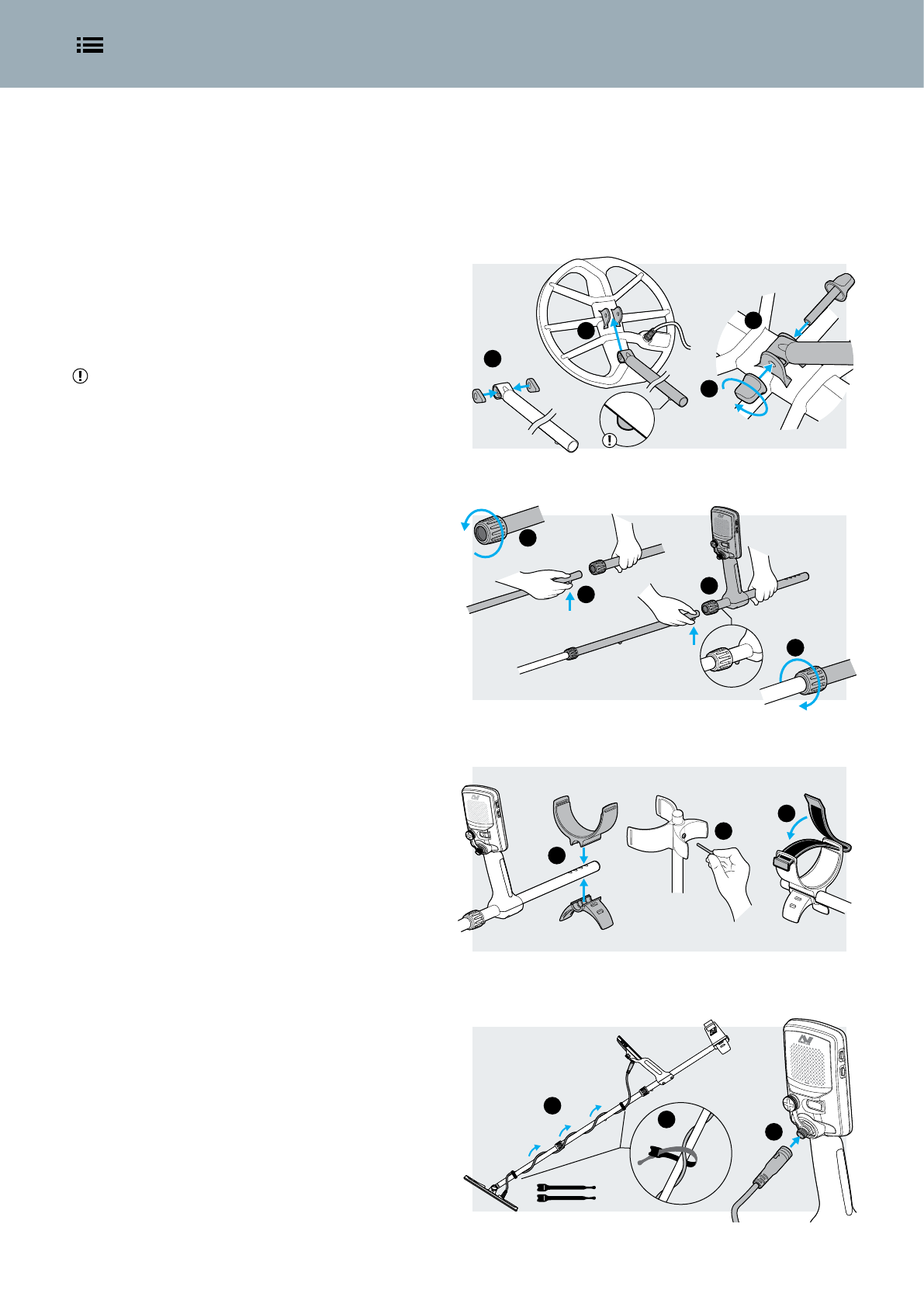

Сборка

Следуйте этим простым этапам, чтобы собрать металлоискатель серии EQUINOX.

Присоедините катушку к нижней
штанге

1.

Вставьте две смазочные шайбы в отверстия с обеих сторон хомута.

2.

Вставьте хомут в кронштейн для хомута поверх катушки.

Убедитесь, что подпружиненный штифт в нижней штанге находится
под ним.

3.

Вставьте пластиковый болт через хомут и кронштейн для хомута.

4.

Закрепите пластиковым болтом - Не перетягивайте.

Соедините штанги

1.

Ослабьте поворотные замки, вращая их против часовой стрелки.

2.

Нажмите подпружиненный штифт на нижней штанге и вставьте его
в срединную штангу, пока штифт не достигнет регулировочных
отверстий. Штифт защелкнется.

3.

Аналогичным образом присоедините срединную штангу к верхней
штанге.

4.

Зафиксируйте положение штанг, вращая поворотные замки по
часовой стрелке.

Присоедините подлокотник

1.

Поместите подлокотник на верхнюю часть верхней штанги.
Расположите подлокотник чуть ниже Вашего локтя, затем
выровняйте центральное отверстие в подлокотнике с ближайшим
отверстием в штанге.

2.

Вставьте винт через подставку в верхнюю штангу и подлокотник.
Осторожно затяните винт.

3.

Затяните ремешок подлокотника через обе щели в подлокотнике
застежкой-липучкой, обращенной вверх. Убедитесь, что конец
ремешка будет закреплен снаружи от Вашей руки.

Присоедините катушку

1.

Обмотайте кабель катушки вокруг нижней и срединной штанг так,
чтобы не было провисания, но чтобы катушка все равно могла
наклоняться без ограничений.

2.

Используйте застежки-липучки для крепления кабеля катушки к
штанге.

3.

Совместите разъем катушки и вставьте в гнездо в задней части
блока управления, затягивая стопорное кольцо.

 2

 2

 3

 3

 4

 4

 1

 1

 2

 3

 1

×2

 3

 1

 2

 Сборка | 6
