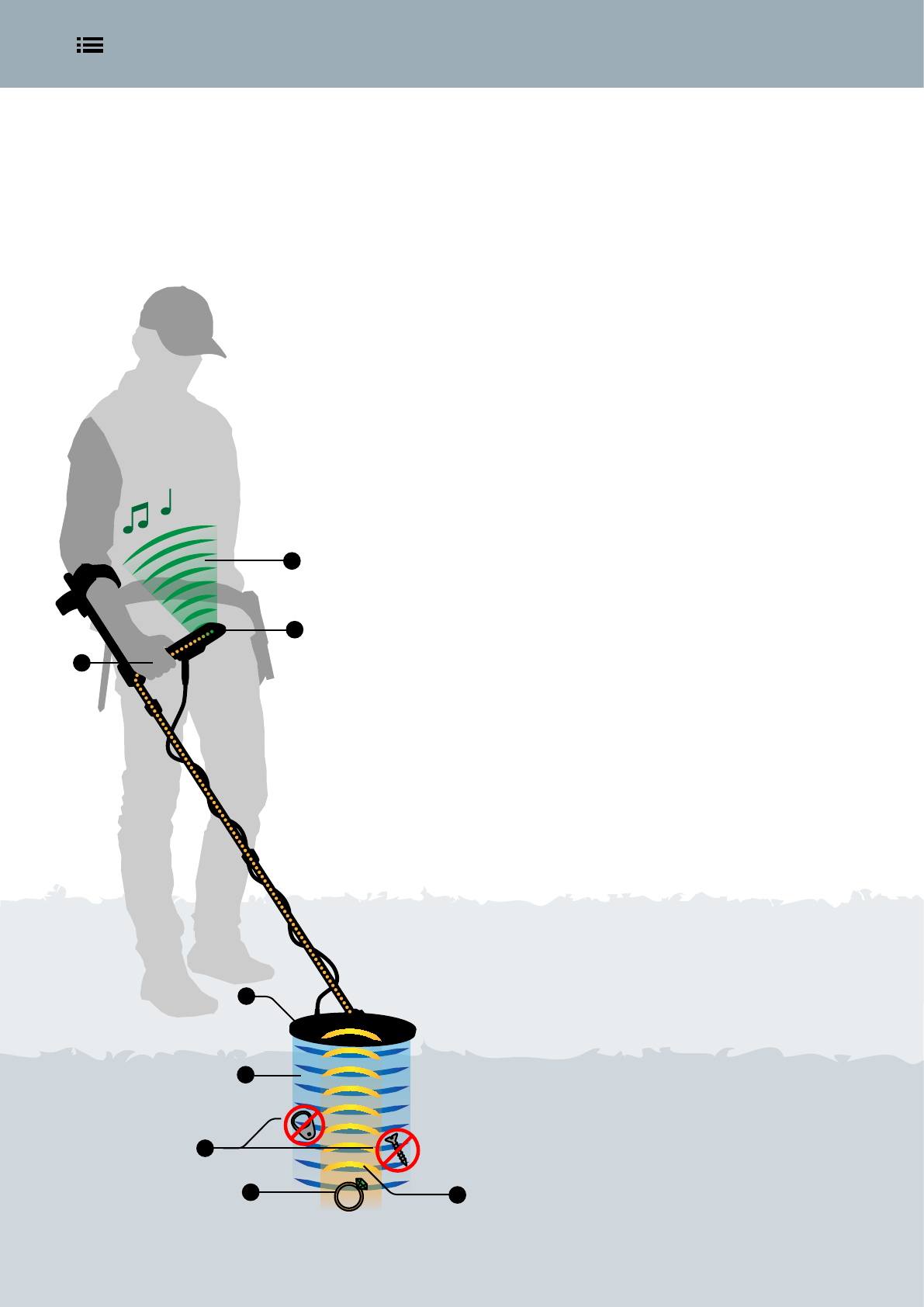

Как Работают Металлоискатели

Металлоискатели создают электромагнитное поле, которое проникает в грунт. Металлические
объекты вызывают изменение в этом поле, потому что они проводят электричество.
Металлоискатель воспринимает это изменение и посылает сигнал обратно на блок управления,
оповещая оператора.

1. Батарея (Внутренняя ручка)

Батарея обеспечивает питание
металлоискателя.

2. Блок Управления

Здесь генерируется передаваемый сигнал,
а принимаемый сигнал обрабатывается и
преобразуется в ответ цели.

3. Поисковая Катушка

Поисковая катушка металлоискателя передает
электромагнитное поле в грунт и получает
обратное электромагнитное поле от цели.

4. Передаваемое Электромагнитное Поле
(синий)

Передаваемое Электромагнитное Поле ( Tx)
заряжает энергией цели, чтобы они могли
быть обнаружены.

5. Цель

Целью является любой металлический
объект, который может быть обнаружен
металлоискателем. В этом примере
обнаруженная цель - это ценность, которая
является хорошей (принятой) целью.

6. Нежелательные Цели

Нежелательные цели могут быть железными
(железо), такими как гвозди, а также могут
быть из цветных металлов, например,
язычками от банок. Если металлоискатель
настроен на отклонение нежелательных
целей, то сигнал цели не будет создан для этих
объектов.

7. Принимаемое Электромагнитное Поле
(желтый)

Принимаемое Электромагнитное Поле (Rx)
генерируется из заряженных энергией целей
и принимается поисковой катушкой.

8. Ответ Цели (зеленый)

Когда обнаружена хорошая (принятая) цель,
металлоискатель будет производить звуковой
сигнал в виде гудка или изменения тона, и
на экране будет отображаться визуальная
индикация информации о цели.

Основные Принципы

Металлоискатели работают, передавая электромагнитное поле из поисковой катушки в грунт.
Любые металлические объекты (цели) внутри этого электромагнитного поля активируются,
создавая свои собственные круговые электрические токи (вихревые токи), и передают
собственное электромагнитное поле. Поисковая катушка металлоискателя воспринимает этот
принимаемый сигнал и оповещает пользователя, производя ответ цели. Металлоискатели
компании Minelab также способны различать (или дифференцировать) разные типы целей и
могут быть настроены на игнорирование нежелательных целей.

 2

 4

 7

 8

 1

 3

 6

 5
