Сборка - Garrett ACE Apex 6Х11 - Инструкция по эксплуатации - Страница 5

5

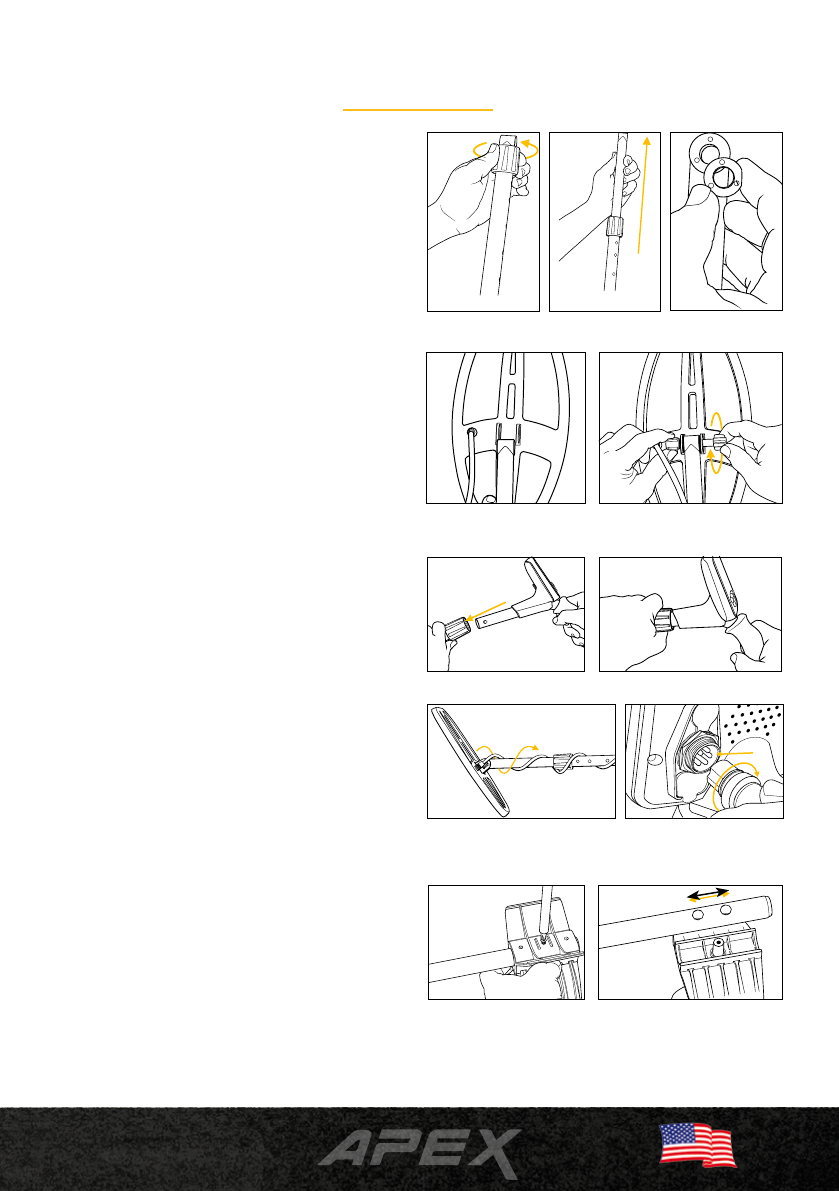

Сборка

Вытяните штангу и вставьте шайбы

1.  Ослабьте верхний фиксатор, повернув

его вправо (по часовой стрелке), держа

перед собой соединенные верхнюю и

нижнюю штанги.

2.  Вытяните нижнюю штангу.

3.  Вставьте установочные шайбы на место.

Подсоедините катушку

1.  Вставьте конец нижней штанги в скобу

на катушке.

2.  Вставьте фиксирующий болт и вручную

затяните гайку.

Соедините S-образную штангу

с нижней штангой.

1.  Ослабьте верхний фиксатор и подсоеди-

ните S-образную штангу с блоком управ-

ления.

2.  Отрегулируйте нижнюю штангу по удоб-

ству и вручную затяните фиксаторы.

3.  Плотно намотайте кабель вокруг штанги

так, чтобы первый виток кабеля был над

штангой.

4.  Подсоедините коннектор катушки в

разъем на блоке управления, убедив-

шись, что 5 контактов кабеля располо-

жены верно.

Регулировка подлокотника

(При необходимости)

1.  Открутите винт снизу.

2.  Сдвиньте детали подлокотника в другое

положение.

3.  Верните и закрутите винт обратно.

1

2

3

1

2

1

2

4

1

2

3
