Комплектация Прибора

ACE Apex

 поставляется в частично собранном виде в указанной ниже комплектации. Если ка-

кой-либо части нет в коробке, пожалуйста, свяжитесь с Клиентской Поддержкой Garrett.

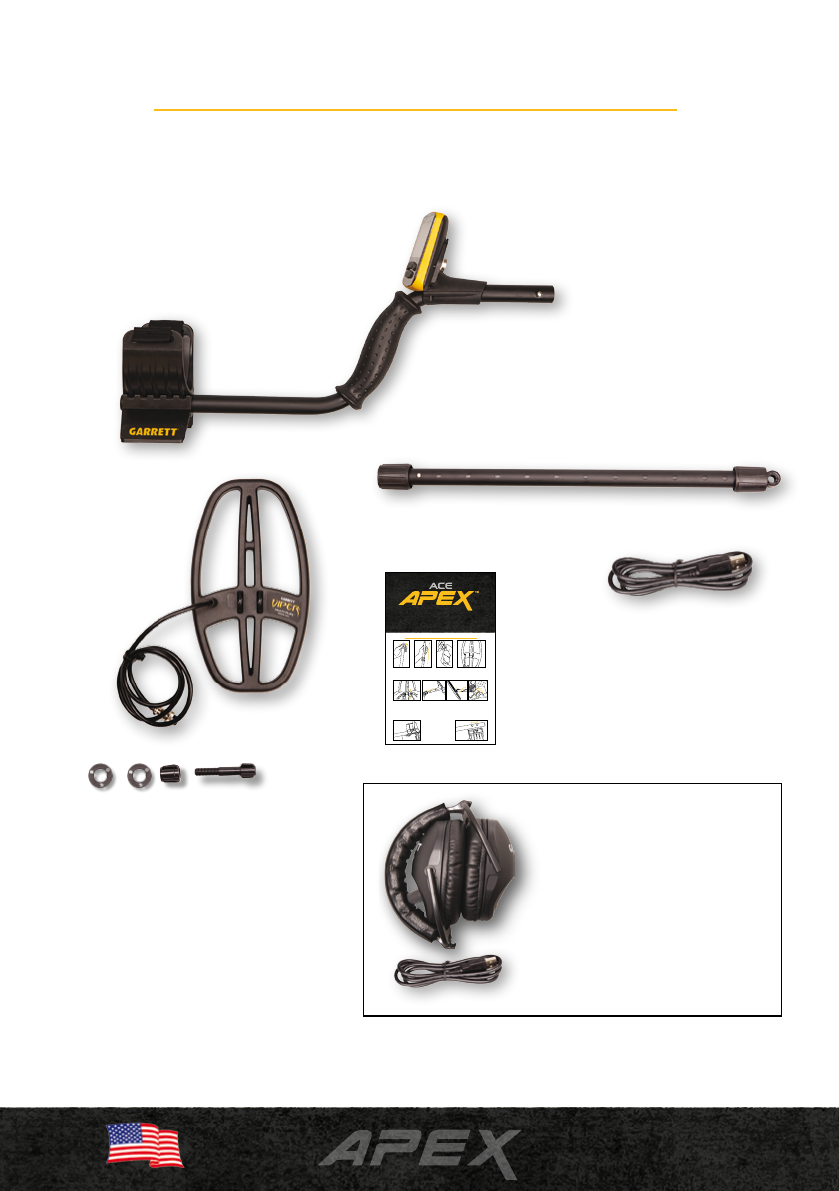

S-образная штанга в сбо-
ре с блоком управления

Подлокотник
с ремешком

Верхняя и нижняя штанги (вместе)

Поисковая
катушка Viper 6’’ x
11” DD с установ-
ленной защитой.

Гайка, фиксирующий болт и шайбы.

Кабель зарядки Micro-USB

Краткое Руководство

Обратите внимание:

Данное Ру-

ководство доступно на нескольких
языках на сайте garrett.com

Также в комплекте PN 1142325
с беспроводными наушниками
Z-Lynk:

Беспроводные наушники MS-3
и USB-кабель зарядки

Обратите внимание:

Беспро-

водные наушники MS-3 не
входят в комплект PN 1142320

Quick Start Guide

Visit garrett.com to download full-length

Apex

 User’s Manual.

Visite garrett.com para descargar el Manual del usuario de Apex completo.

Rendez-vous sur garrett.com pour télécharger le manuel d’utilisation Apex complet.

ASSEMBLY / ENSAMBLADO / ASSEMBLAGE

  This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions: (1)
This device may not cause harmful interference, and (2) this
device must accept any interference received, including
interference that may cause undesired operation.
  Changes or modifications not expressly approved by
the party responsible for compliance could void the user’s
authority to operate the equipment.
  This device complies with Industry Canada license-exempt
RSS standard(s). Operation is subject to the following two
conditions: (1) this device may not cause interference, and
(2) this device must accept any interference, including
interference that may cause undesired operation of the
device.

   Ce produit est conforme aux normes RSS exemptes de
licence d’Industry Canada. Son fonctionnement est soumis
aux deux conditions suivantes : (1) ce dispositif ne peut pas
provoquer d’interférences et (2) ce dispositif doit accepter
toute interférence, y compris celles pouvant entraîner un
dysfonctionnement.

Wireless Transmitter Specifications

Audio Delay:     17 milliseconds (6x faster than


  Bluetooth®)

Audio Bandwidth:   30-18,000 Hz
Operating Frequency:  2406–2474 MHz
Transmit Power:   8.6 dBm EIRP
Certifications:

  FCC, CE, IC, AS/NZ

Loosen shaft, extend, and insert washers.
Afloje el eje, extienda e inserte las arandelas.
Desserrez l’arbre, étendez-le et insérez les rondelles.

Insert stem into bracket.
Inserte el vástago en el soporte
Insérez la tige dans le support.

Insert bolt, hand tighten.
Inserte el perno y apriete
manualmente.
Insérez le boulon et serrez à
la main.

Attach S-stem to shaft. Wrap cable around stem and attach.
Fije el vástago S en el eje. Envuelva el cable alrededor del
vástago y fije.
Fixez la tige en S à l’arbre. Enroulez le câble autour de la tige,
puis fixez-le.

Adjust arm cuff, if desired.
Ajuste el brazalete, si lo desea.
Réglez le brassard si vous le
souhaitez.

REGULATORY INFORMATION / INFORMACIÓN NORMATIVA / INFORMATIONS RÉGLEMENTAIRES

BATTERY CHARGING / CARGA DE LA

BATERÍA / CHARGEUR DE PILES

Plug micro-USB connector into back of
detector to charge. Note orientation.

Conecte la micro USB en la parte
trasera del detector para cargar.
Note la orientación.

Branchez le connecteur micro
USB à l’arrière du détecteur pour
le charger. Notez l’orientation.

Recharges in 4 hours from any USB port.

Recarga en 4 horas desde cualquier puerto USB.

Se recharge en 4 heures depuis n’importe quel

port USB.

1

3

2

1

Power ON.
Encendido.
Allumez l’appareil.

2

Select Mode.
Seleccione el modo.
Sélectionnez un
mode.

3

Use Menu button to adjust Sensitivity, Volume, Iron Volume, Frequency, Channel, Backlight, or Z-Lynk.
Utilice el botón de Menú para ajustar la sensibilidad, el volumen, el volumen de “Iron”, la frecuencia, el canal, la luz
trasera o Z-Lynk.
Utilisez le bouton Menu pour régler la sensibilité, le volume, le volume pour les ferreux, la fréquence, le canal, le
rétroéclairage ou Z-Lynk.

5

Begin scanning.
Inicie la
exploración.
Commencez la
détection.

4

Ground balance
Equilibrio de tierra
Compensation de
l’effet de sol

4

CORRECT SWING / PASADA CORRECTA

/ BALAYAGE CORRECT

1-2 inch (2-3cm)

1-2 inch (2-3cm)

3 ft/sec (1m/s)

3 ft/sec (1m/s)

© 2020 Garrett Electronics, Inc. PN 1556500.A.0620

QUICK START STEPS / PASOS DE INICIO RÁPIDO / GUIDE DE DÉMARRAGE RAPIDE
