20

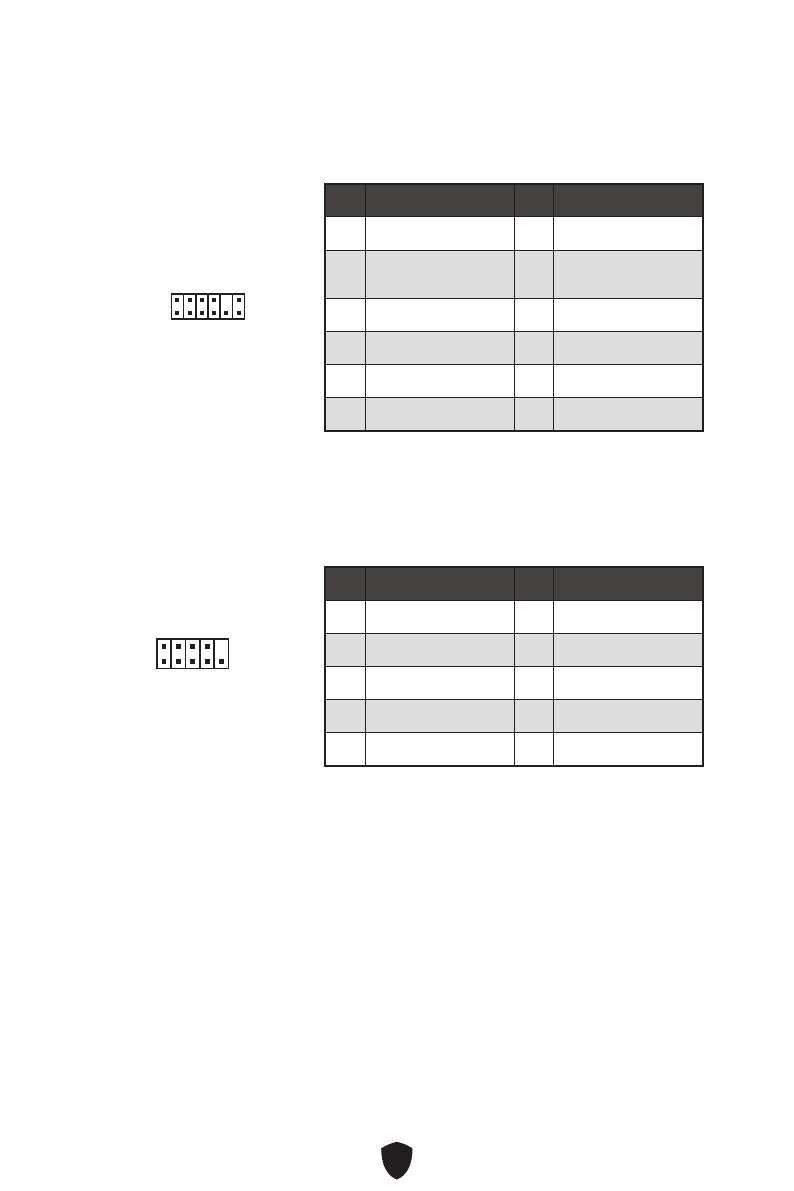

JTPM1: TPM Anschluss

Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet.

Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie

bitte dem TPM Plattform Handbuch.

Pin

Signalname

Pin

Signalname

1

SPI Power

2

SPI Chip Select

3

Master In Slave Out

(SPI Data)

4

Master Out Slave In

(SPI Data)

5

Reserved

6

SPI Clock

7

Ground

8

SPI Reset

9

Reserved

10

No Pin

11

Reserved

12

Interrupt Request

1

2

12

11

JCOM1: Serieller Anschluss

Mit diesem Anschluss können Sie das optionale serielle Schnittstelle mit dem

Einbausatze verbinden.

1

2

10

9

Pin

Signalname

Pin

Signalname

1

DCD

2

SIN

3

SOUT

4

DTR

5

Ground

6

DSR

7

RTS

8

CTS

9

RI

10

No Pin
