12

コンポーネントの概要

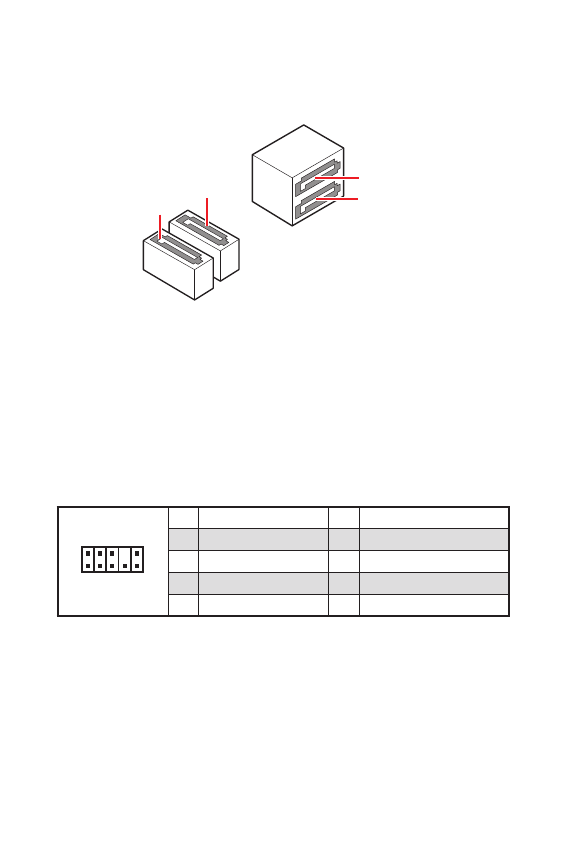

JAUD1: フロントオーディオコネクター

このコネクターにはフロントパネルのオーディオジャックを接続します。

1

2

10

9

1

MIC L

2

Ground

3

MIC R

4

NC

5

Head Phone R

6

MIC Detection

7

SENSE SEND

8

No Pin

9

Head Phone L

10

Head Phone Detection

SATA1~4: SATA 6Gb/sコネクター

これらのコネクターはSATA 6Gb/sインターフェースポートです。一つのコネクターにつき、

一つのSATAデバイスを接続できます。

SATA3

SATA4

SATA1

SATA2

⚠

注意

∙

SATAケーブルは90度以下の角度に折り曲げないでください。データ損失を起こす恐れ

があります。

∙

SATAケーブルは両端に同一のプラグを備えています。然し、スペースの確保のためにマ

ザーボードにはストレートタイプのコネクタを接続されることをお薦めします。
