8

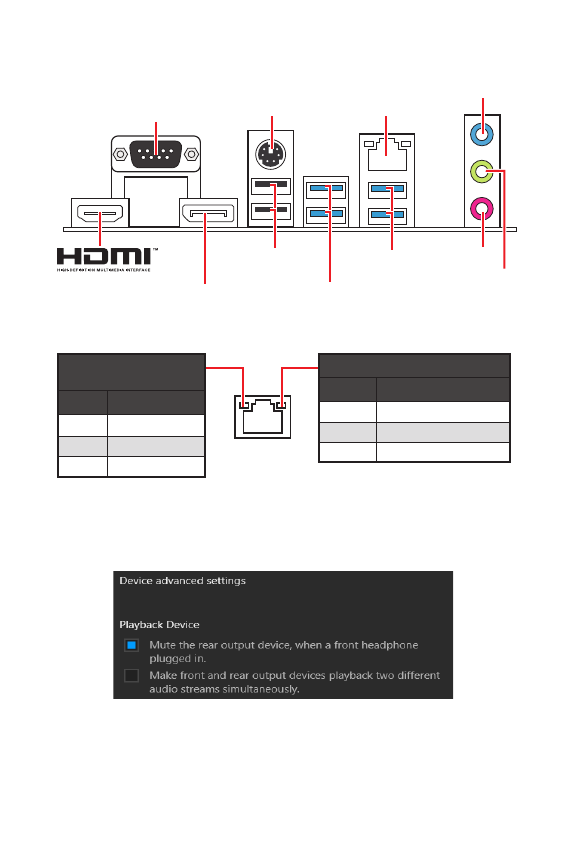

Panneau E/S arrière

Panneau E/S arrière

LED indiquant la

connexion et l’activité

État

Description

Éteint

Pas de connexion

Jaune

Connexion correcte

Clignote Activité en cours

LED indiquant la vitesse

État

Description

Éteint

10 Mb/s

Vert

100 / 1000 Mb/s

Orange

2,5 Gb/s

Tableau explicatif de l’état de la LED du port LAN

Configuration audio 7.1-canal

Pour régler le système audio 7.1, connectez le module audio E/S du panneau avant

au connecteur JAUD1 et suivez les étapes ci-dessous.

1.

Cliquez sur Realtek HD Audio Manager > Advanced Settings pour ouvrir le

dialogue suivant.

2.

Choisissez Mute the rear output device, when a front headphone plugged in.

(Passer le périphérique arrière en silencieux quand un casque est branché à

l’avant.)

3.

Branchez vos haut-parleurs aux prises audio sur les panneaux E/S arrière et

avant. Lorsqu’un périphérique est branché sur une prise audio, une fenêtre de

dialogue apparaît et vous demande de choisir le périphérique connecté que vous

souhaitez utiliser.

USB 3.2 Gen 1 5 Gb/s Type A

USB 3.2 Gen 1

5 Gb/s Type A

USB 2.0 Type A

LAN 2,5 Gb/s

PS/2

Mic

Sortie ligne

Entrée ligne

VGA

DisplayPort
(PRO B660M-G)
