후면 I/O 패널

후면 I/O 패널

링크/ 작동 LED
상태

설명

꺼짐

연결되지 않음.

노란색

LAN이 올바르게
연결되었음.

깜빡임

정상적인 통신중.

속도 LED
상태

설명

꺼짐

10 Mbps 연결되었음.

녹색

100/1000 Mbps 연결되었음.

오렌지색

2.5 Gbps  연결되었음.

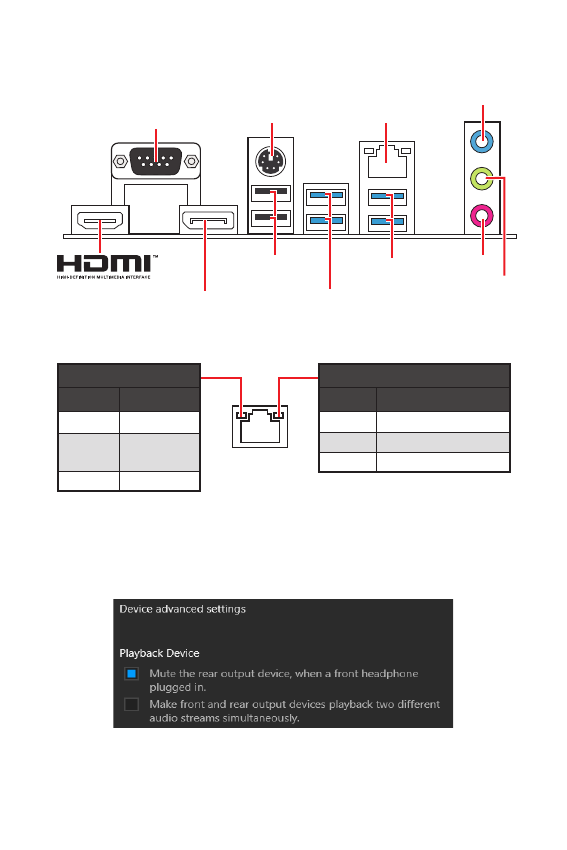

LAN 포트 LED 상태 표시

오디오 7.1-채널 구성 도표

7.1 채널 오디오를 구성하려면 오디오 I/O 모듈을 JAUD1 커넥터에 연결해야 합니다. 아래의

방법에 따라 구성하시기 바랍니다.i

1.

Realtek HD Audio Manager(Realtek HD 오디오 매니저) >Advanced Settings(고급

설정) 아이콘을 클릭하면 아래의 대화창이 나타납니다.

2.

Mute the rear output device, when a front headphone plugged in(앞면에 헤드폰을

연결했을 때 뒤쪽 출력 장치를 음소거로 하세요) 항목을 선택합니다.

3.

스피커를 뒷면 및 전면 I/O 패널의 오디오 잭에 연결합니다. 장치를 오디오 잭에 연결하면

대화창이 나타나며 현재 연결된 장치를 표시합니다.

USB 3.2 Gen 1

5Gbps Type A

USB 3.2 Gen 1

5Gbps Type A

USB 2.0 Type A

2.5Gbps LAN

PS/2

마이크

라인 출력

라인 입력

VGA

디스플레이포트

(PRO B660M-G)
