background image

1

<變數 1>

Contents

Contents

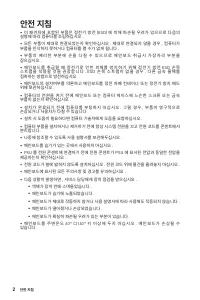

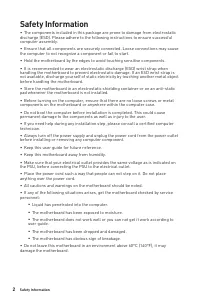

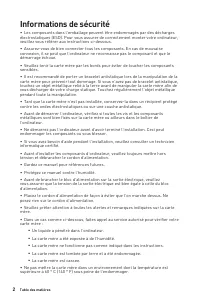

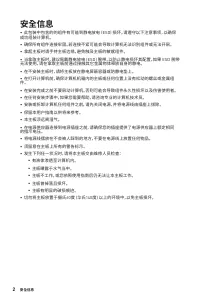

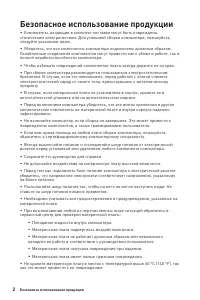

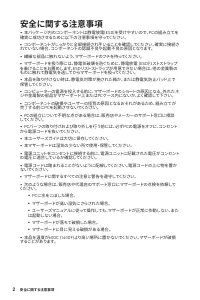

Safety Information ...........................................................................................

2

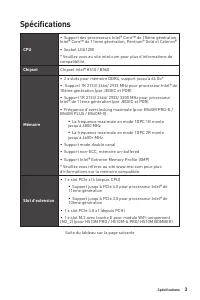

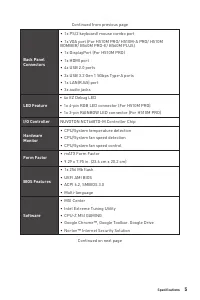

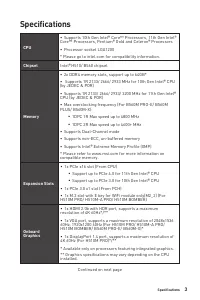

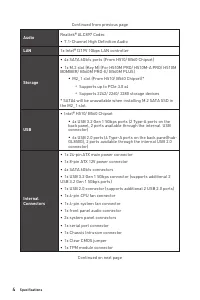

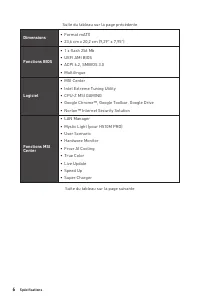

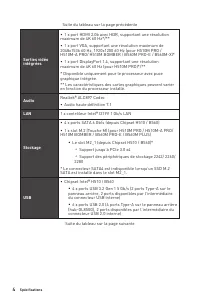

Specifications ...................................................................................................

3

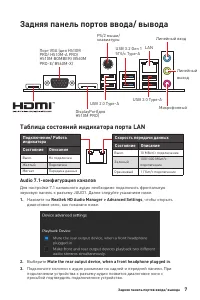

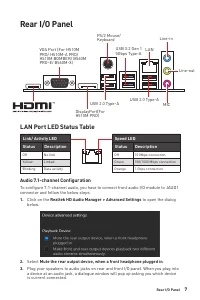

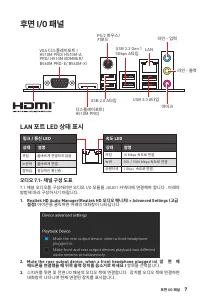

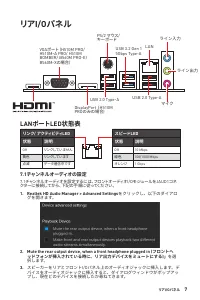

Rear I/O Panel .................................................................................................

7

LAN Port LED Status Table ........................................................................................7

Overview of Components ................................................................................

8

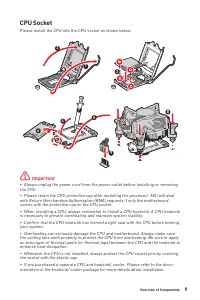

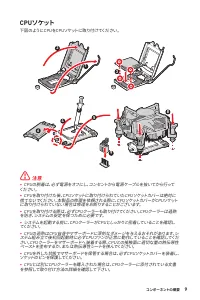

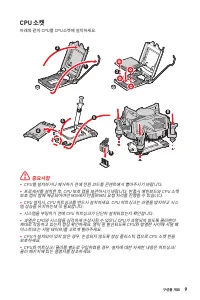

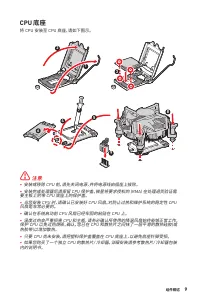

CPU Socket .................................................................................................................9

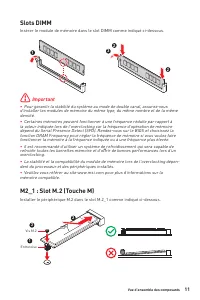

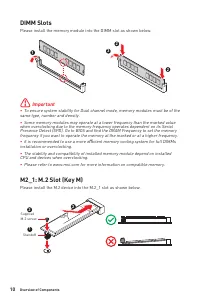

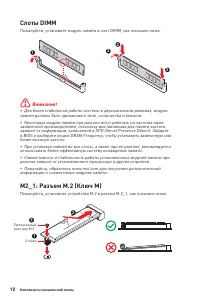

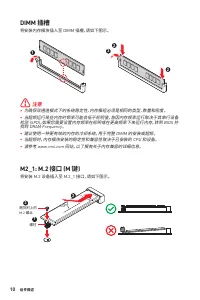

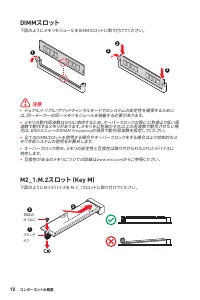

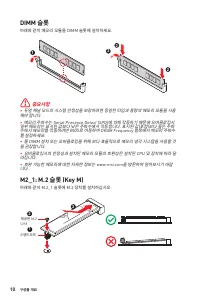

DIMM Slots................................................................................................................10

M2_1: M.2 Slot (Key M) .............................................................................................10

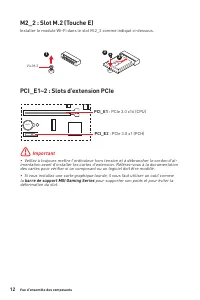

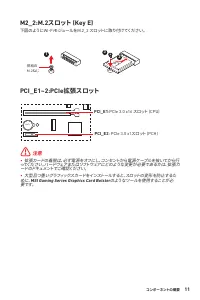

M2_2: M.2 Slot (Key E) ..............................................................................................11

PCI_E1~2: PCIe Expansion Slots ..............................................................................11

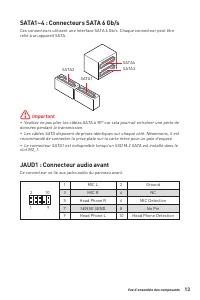

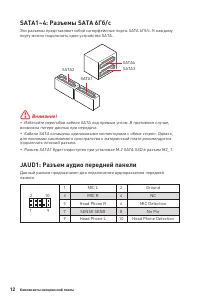

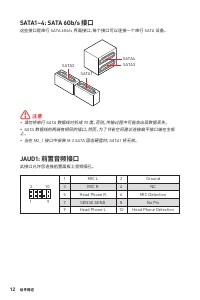

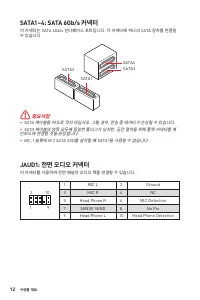

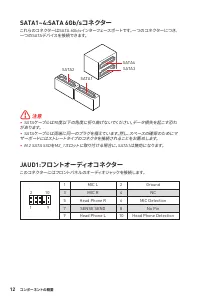

SATA1~4: SATA 6Gb/s Connectors ...........................................................................12

JAUD1: Front Audio Connector ................................................................................12

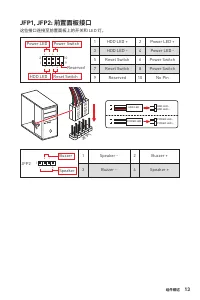

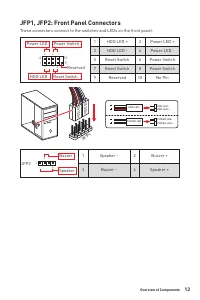

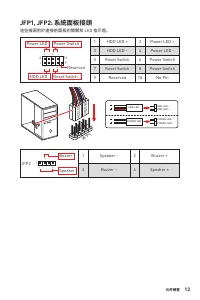

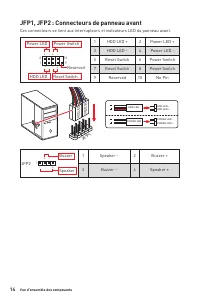

JFP1, JFP2: Front Panel Connectors .......................................................................13

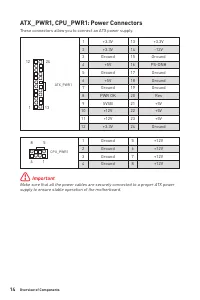

ATX_PWR1, CPU_PWR1: Power Connectors ...........................................................14

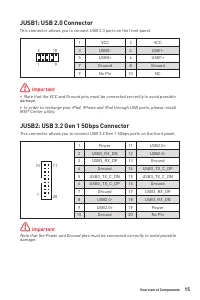

JUSB1: USB 2.0 Connector ......................................................................................15

JUSB2: USB 3.2 Gen 1 5Gbps Connector .................................................................15

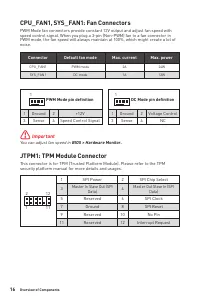

CPU_FAN1, SYS_FAN1: Fan Connectors .................................................................16

JTPM1: TPM Module Connector ...............................................................................16

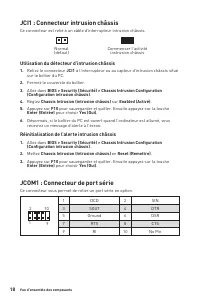

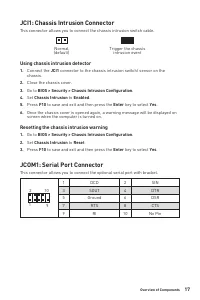

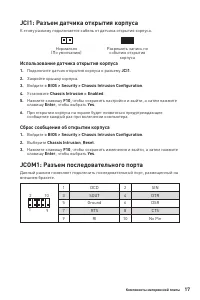

JCI1: Chassis Intrusion Connector ...........................................................................17

JCOM1: Serial Port Connector .................................................................................17

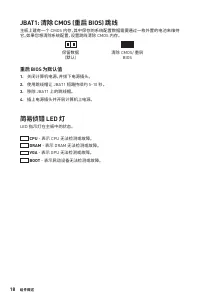

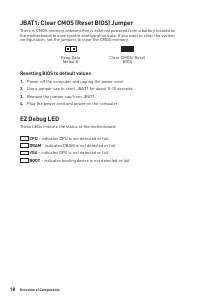

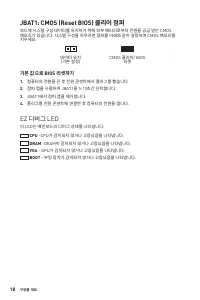

JBAT1: Clear CMOS (Reset BIOS) Jumper ...............................................................18

EZ Debug LED ...........................................................................................................18

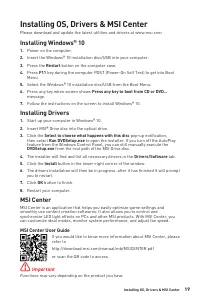

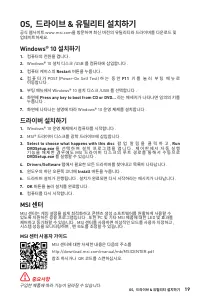

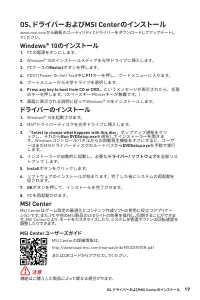

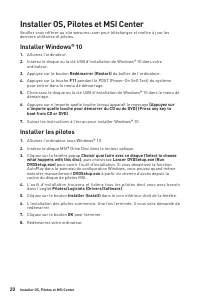

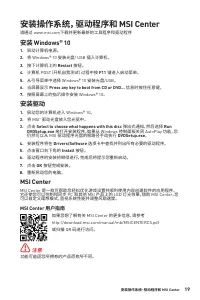

Installing OS, Drivers & MSI Center ..............................................................

19

Installing Windows® 10 .............................................................................................19

Installing Drivers ......................................................................................................19

MSI Center ................................................................................................................19

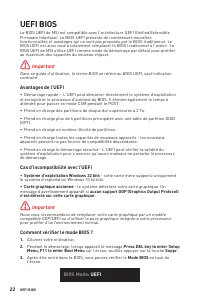

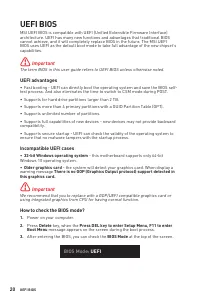

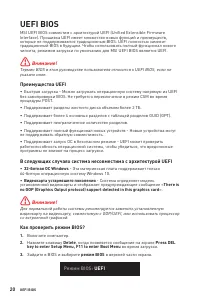

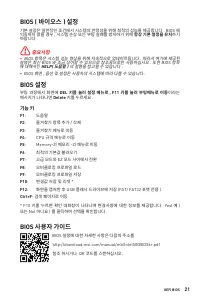

UEFI BIOS .......................................................................................................

20

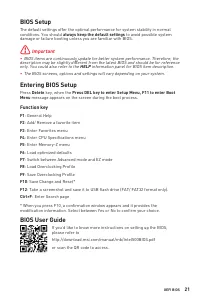

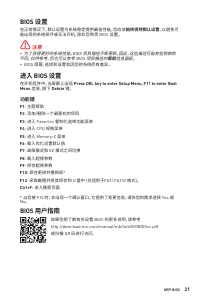

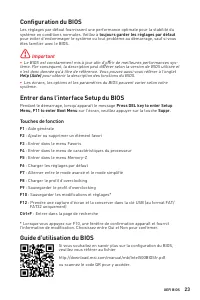

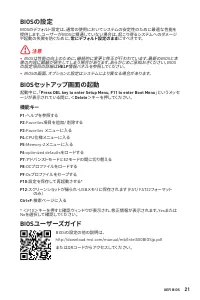

BIOS Setup ................................................................................................................21

Entering BIOS Setup .................................................................................................21

BIOS User Guide .......................................................................................................21

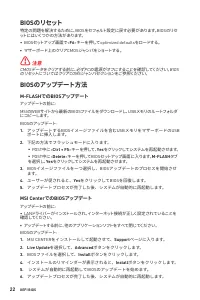

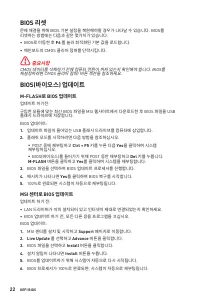

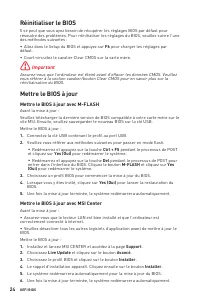

Resetting BIOS ..........................................................................................................22

Updating BIOS...........................................................................................................22

Thank you for purchasing the MSI®

H510M PRO/ H510M-A

PRO/H510M BOMBER/ B560M PRO-E/ B560M PLUS/

B560M-X

motherboard. This User Guide gives information

about board layout, component overview, BIOS setup and

software installation.
