コンポーネントの概要

⚠

注意

BIOS > Hardware Monitor.

で、ファンスピードを調整します。

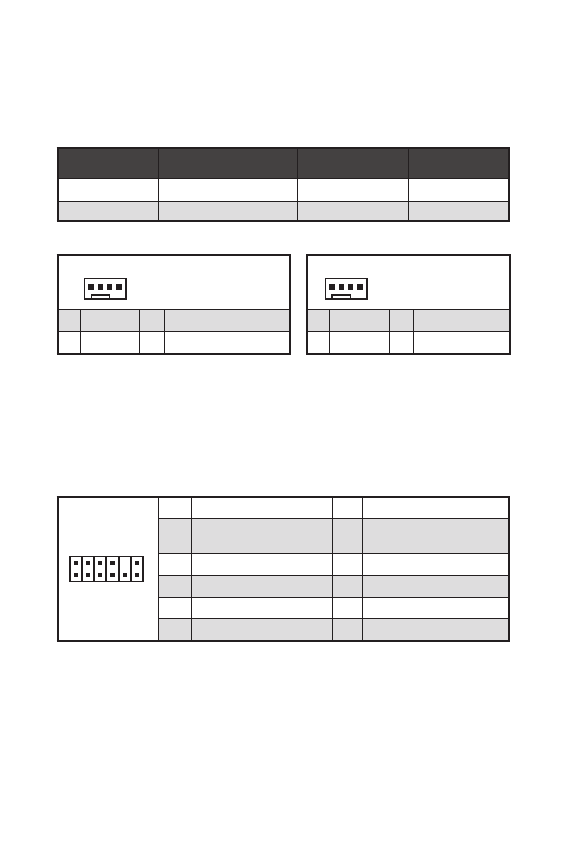

CPU_FAN1、SYS_FAN1:ファンコネクター

PWMモードファンコネクターには常時12Vが出力されており、スピードコントロール信号

によってファンスピードを調整します。そのため、3ピン (Non-PWM)ファンをPWMモードフ

ァンコネクターに装着すると、ファンが常に100%で回転し、ファンノイズが大きくなること

があります。

1

  PWMモードのピンの定義

1

Ground

2

+12V

3

Sense

4 Speed Control Signal

コネクター

デフォルトファンモード

最大電流

最大電源

CPU_FAN1

PWMモード

2A

24W

SYS_FAN1

DCモード

1A

12W

1

  DCモードのピンの定義

1

Ground

2 Voltage Control

3

Sense

4

NC

1

2

12

11

1

SPI Power

2

SPI Chip Select

3

Master In Slave Out (SPI

Data)

4

Master Out Slave In (SPI

Data)

5

Reserved

6

SPI Clock

7

Ground

8

SPI Reset

9

Reserved

10

No Pin

11

Reserved

12

Interrupt Request

JTPM1:TPMモジュールコネクター

このコネクターはTPM (Trusted Platform Module)を接続します。詳細についてはTPMセ

キュリティプラットホームマニュアルを参照して下さい。
