Übersicht der Komponenten

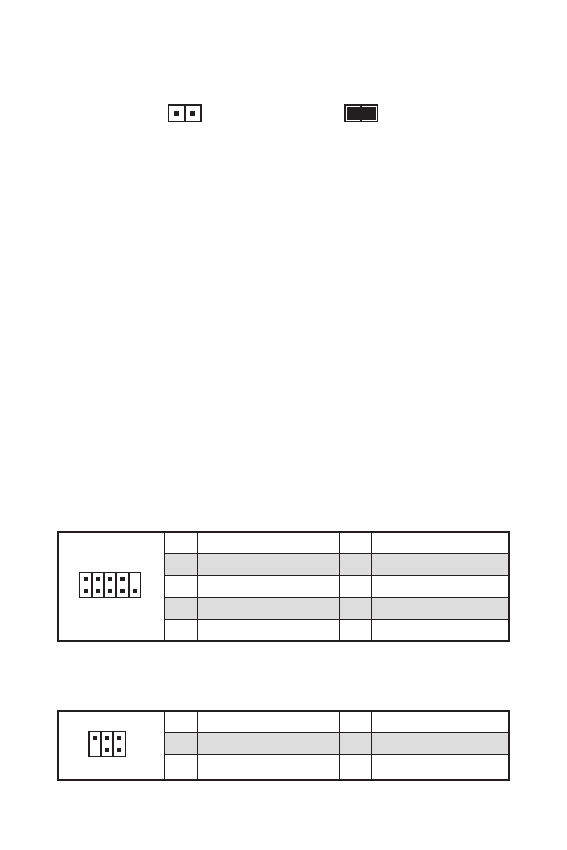

JCOM1: Serieller Anschluss
Mit diesem Anschluss können Sie das optionale serielle Schnittstelle mit dem
Einbausatze verbinden.
JDASH1: Tuning Controller-Anschluss
An diesem Anschluss wird ein optionales Tuning Controller-Modul angeschlossen.
1
2
10
9
1
DCD
2
SIN
3
SOUT
4
DTR
5
Ground
6
DSR
7
RTS
8
CTS
9
RI
10
No Pin
1
2
6
5
1
No pin
2
NC
3
MCU_SMB_SCL_M
4
MCU_SMB_SDA_M
5
VCC5
6
Ground
JCI1: Gehäusekontaktanschluss
Dieser Anschluss wird mit einem Kontaktschalter verbunden.
Normal
(Standardwert)
Löse den Gehäuseeingriff
aus
Gehäusekontakt-Detektor verwenden
1.
Schließen Sie den
JCI1
-Anschluss am Gehäusekontakt-Schalter/ Sensor am
Gehäuse an.
2.
Schließen Sie die Gehäuseabdeckung.
3.
Gehen Sie zu
BIOS > Security > Chassis Intrusion Configuration
.
4.
Stellen Sie
Chassis Intrusion
auf
Enabled
.
5.
Drücken Sie
F10
zum Speichern und Beenden und drücken Sie dann die
Enter
-
Taste, um
Ja
auszuwählen.
6.
Bei eingeschaltetem Computer wird eine Warnmeldung auf dem Bildschirm
angezeigt, wenn die Gehäuseabdeckung wieder geöffnet wird.
Gehäusekontakt-Warnung zurücksetzen
1.
Gehen Sie zu
BIOS > Security > Chassis Intrusion Configuration
.
2.
Stellen Sie
Chassis Intrusion
auf
Reset
.
3.
Drücken Sie
F10
zum Speichern und Beenden und drücken Sie dann die
Enter
-
Taste, um
Ja
auszuwählen.
