Инсталляция аппаратного обеспечения
- 26 -
Для конфигурирования RAID массивов уровня 0 и 1
вам потребуется как минимум два жестких диска. Если
используется большее количество дисков, оно должно
быть четным.

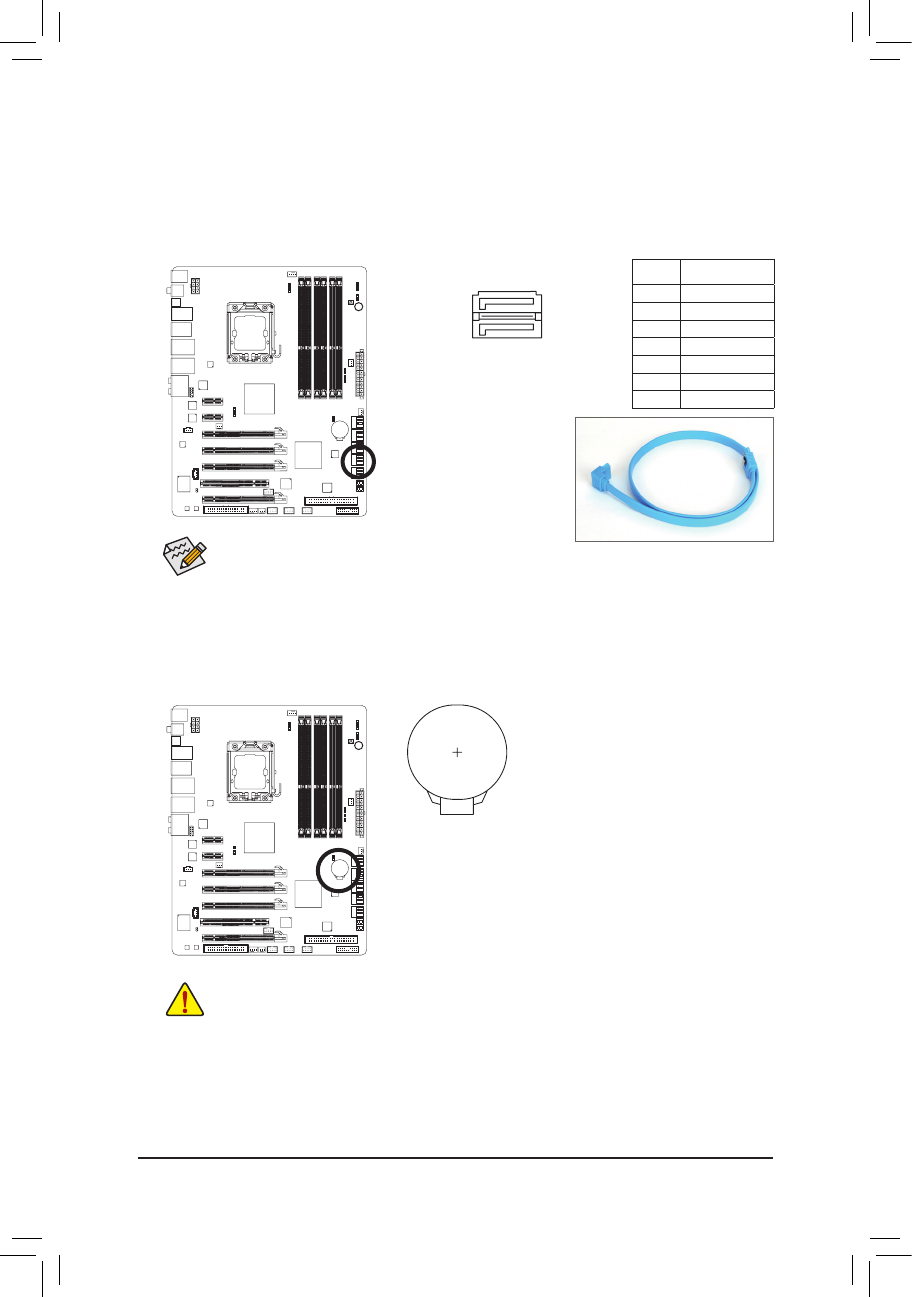

11) GSATA3_6/7 (пропускная способность SATA-интерфейса 6 Гбит/с, контроллер Marvell 9128)
Разъем SATA соответствует спецификации SATA 6 Гбит/с и совместим со спецификациями SATA 3 Гбит/с и SATA
1,5 Гбит/с. Каждый SATA-разъем на плате обеспечивает подключение одного SATA-устройства. Контроллер
Marvel 9128 предоставляет возможность организовать для дисковой подсистемы массив уровня RAID 0 и RAID 1.
Дополнительная информация о конфигурировании RAID-массива размещена в Главе 5, "Конфигурирование
SATA жестких дисков".
7
1
7
1
DEBUG
PORT
G.QBOFM
GSATA3_6
GSATA3_7
Нумерация
контактов
Пояснения
1
GND (Заземление)
2
TXP
3
TXN
4
GND (Заземление)
5
RXN
6
RXP
7
GND (Заземление)
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
SATA-диску.
12) BAT (Батарея)
Батарея предназначена для сохранения значений критичных параметров в CMOS (например, конфигурация
BIOS и системное время), в те моменты, когда компьютер выключен. Замените батарею, если падение
напряжения достигло критичного уровня, значения CMOS не точны или не могут быть сохранены.
Удалив батарею можно очистить содержимое CMOS.
1. Выключите компьютер и отсоедините силовой кабель питания.
2. Аккуратно извлеките батарею из гнезда и выдержите минутную паузу (еще один
способ очистки содержимого CMOS - накоротко замкнуть положительный и
отрицательный контакты гнезда батареи с помощью отвертки в течение 5 с).
3. Установите батарею на прежнее место.
4. Подключите силовой кабель к блоку питания и включите ПК.
•
Прежде чем выполнять операцию извлечения батареи, всегда отключайте компьютер и отсоединяйте
силовой кабель питания.
•
Заменяйте батарею на эквивалентную. Характеристики батареи отличные от оригинальных могут привести
к разрушению корпуса элемента (микровзрыву).
•
Если не удается достоверно определить тип батареи или ее самостоятельная замена вызывает
определенные трудности, выясните у продавца или дилера адрес сервис-центра, способного выполнить
эту операцию.
•
Выполняя процедуру установки батареи, соблюдайте полярность: после установки положительный полюс
(+) батареи должен быть обращен к пользователю.
• Использованные батареи должны быть утилизированы в соответствии с рекомендациями местных
регулирующих органов.
