Инсталляция аппаратного обеспечения
- 10 -
1-4 Установка модуля Hybrid Silent-Pipe
Перед тем как начать установку модуля Hybrid Silent-Pipe, прочтите нижеследующее замечание:
Если корпус компьютера оборудован фронтальными звуковыми разъемами, сначала следует
соединить звуковые разъемы с соответствующим разъемом системной платы.
Необходимые инструменты:
1. Крестообразная отвертка
2. Термопаста
3. Винты идущие в комплекте с платой.

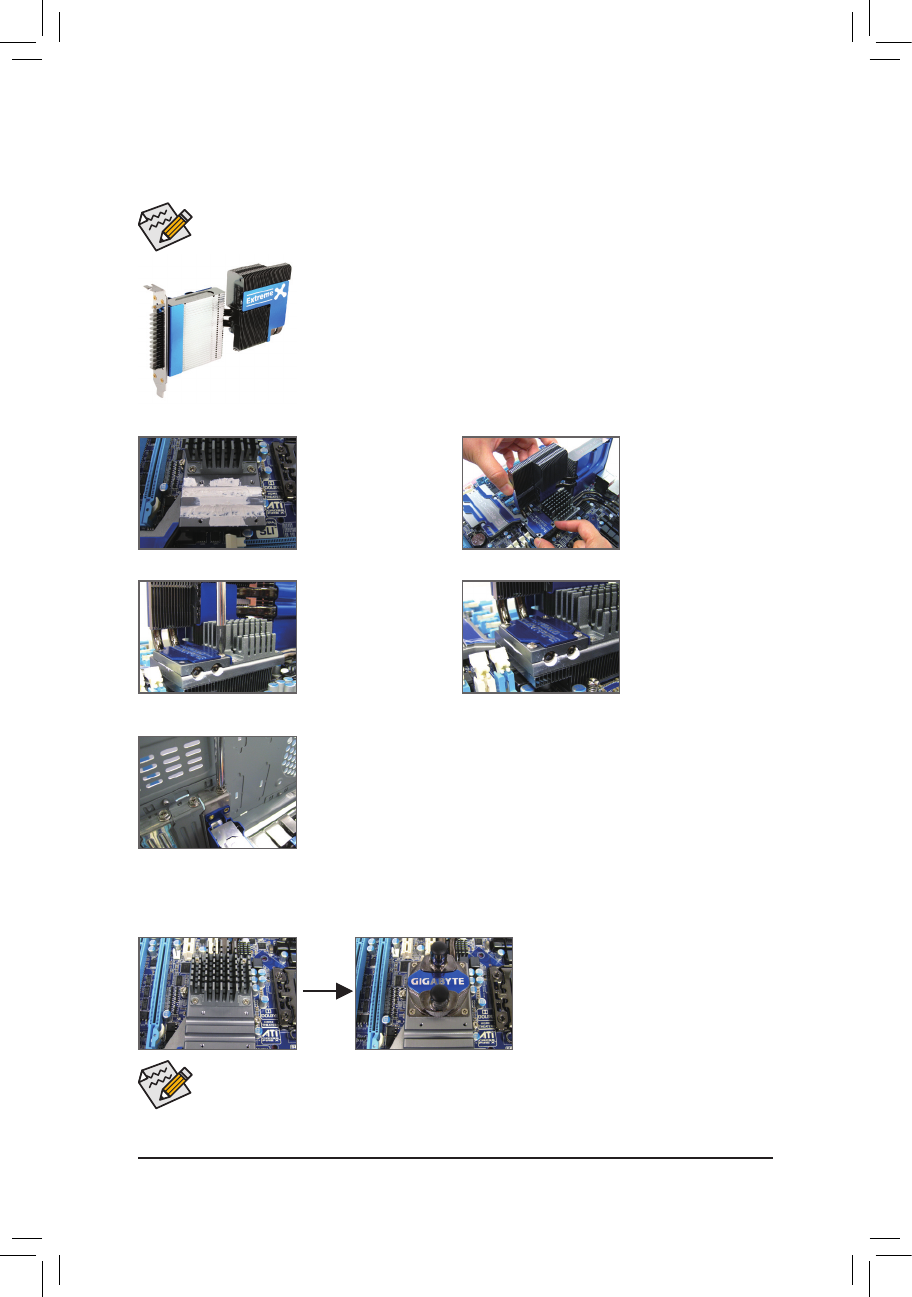

Пошаговая инструкция по установке модуля Hybrid Silent-Pipe:
Шаг 1:
Нанесите тонкий
слой термопасты на
поверхность радиатора.
Шаг 2:
Установите радиатор
модуля Hybrid Silent-Pipe
на радиатор северного
моста, как показано на
снимке.
Шаг 3:
Закрепите радиатор с
помощью специальных
винтов. (Одной рукой
удерживайте радиатор
как показано на снимке.)
Шаг 4:
На картинке слева
показано как с помощью
винтов радиатор должен
быть закреплен к основе.
Шаг 5:
С помощью винта закрепите хвостовую часть модуля Hybrid Silent-Pipe на
задней панели корпуса.
Для водного блока мы рекомендуем использовать трубки с внутренним диаметром 7.5 мм и
внешним 10 мм. Убедитесь, что все надежно соединено и нет никаких утечек жидкости.
(Примечание) Компоненты могут внешне отличаться от тех, которые показаны на снимках.
Hybrid Silent-Pipe
Если вы хотите использовать систему водного охлаждения, перед установкой Hybrid Silent-Pipe замените
радиатор Северного моста на водный блок: открутите винты радиатора Северного моста, установите
водный блок входящий в комплект (нанесите тонкий слой теплопроводящей пасты между водным
блоком и радиатором) и затем закрепите его с помощью винтов.
