Инсталляция аппаратного обеспечения

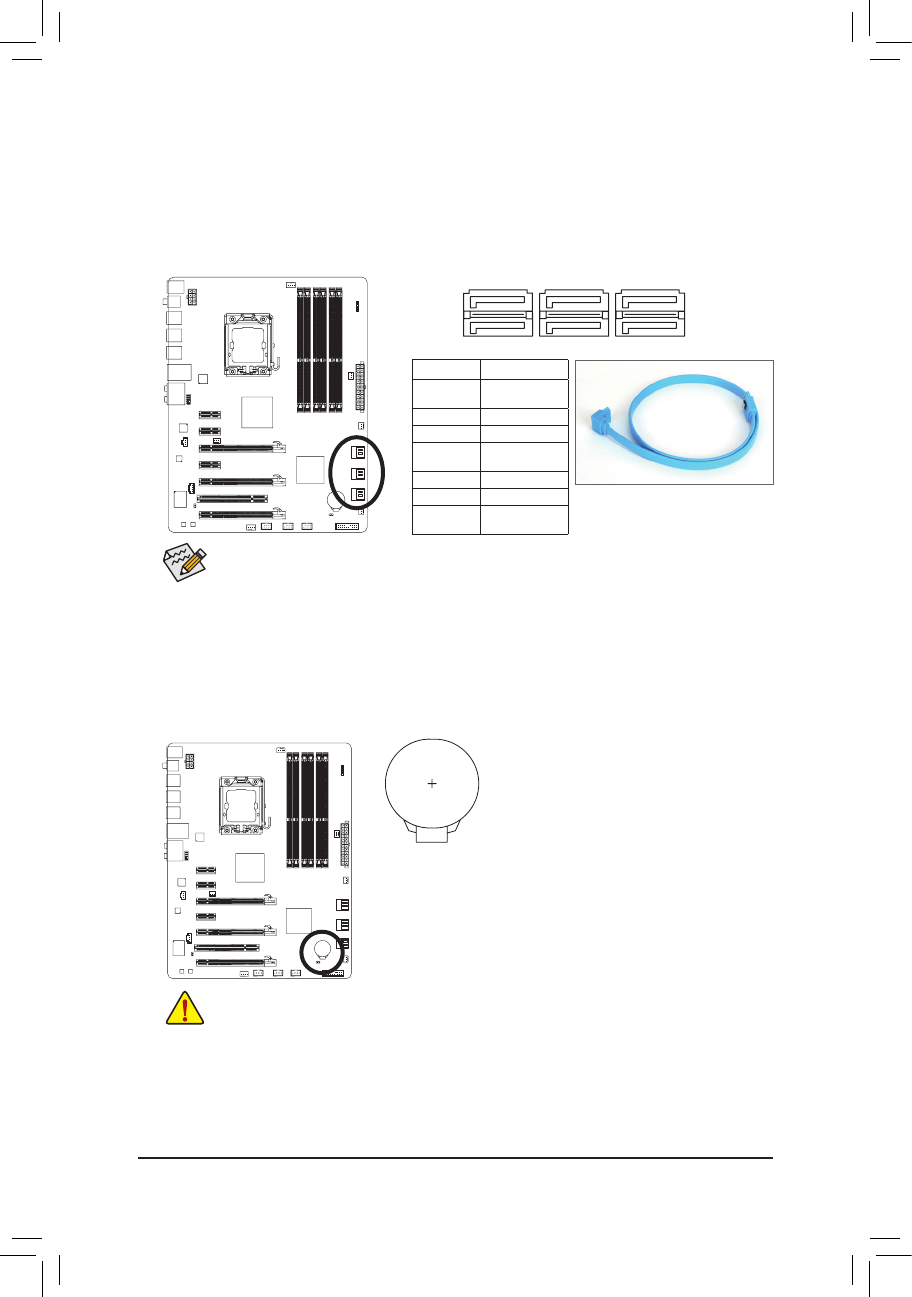

7) SATA2_0/1/2/3/4/5 (Разъемы пропускная способность SATA-интерфейса 3 Гбит/с,
микросхема ICH10R)
Разъем SATA соответствует спецификации SATA 3Гбит/с и совместим со стандартом SATA 1,5 Гбит/с.
Каждый SATA-разъем на плате обеспечивает подключение одного SATA-устройства. Южный мост
ICH10R поддерживает организацию RAID массивов RAID 0, RAID 1, RAID 5 и RAID 10. Дополнительная
информация о конфигурировании RAID-массива размещена в Главе 5, "Конфигурирование SATA
жестких дисков".
1
1
7
7
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
SATA2_0
SATA2_2
SATA2_4
SATA2_1
SATA2_3
SATA2_5
Для организации RAID-массива уровня 0 или 1 потребуется два накопителя. Если в
•
системе установлены более двух дисков, общее их количество должно быть четным.
Для организации RAID-массива уровня 5 потребуется минимум три накопителя, при
•
этом общее количество жестких дисков может быть четным или нечетным.
Для организации RAID-массива уровня 10 потребуется четыре накопителя, при этом
•
общее количество жестких дисков установленных в системе должно быть четным.
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
SATA-диску.
8) BAT (БАТАРЕЯ)
Батарея предназначена для сохранения значений критичных параметров в CMOS (например,
конфигурация BIOS и системное время), в те моменты, когда компьютер выключен. Замените
батарею, если падение напряжения достигло критичного уровня, или значения CMOS не точны,
или не могут быть сохранены.
Удалив батарею можно очистить содержимое CMOS:
1. Выключите компьютер и отсоедините силовой кабель питания.
2. Аккуратно извлеките батарею из гнезда и выдержите минутную паузу.
Еще один способ очистки содержимого CMOS - накоротко замкнуть
положительный (+) и отрицательный (-) контакты гнезда батареи с
помощью отвертки в течение 5 с.
3. Установите батарею на прежнее место.
4. Подключите силовой кабель к блоку питания и включите ПК.
Прежде чем выполнять операцию извлечения батареи, всегда отключайте компьютер и
•
отсоединяйте силовой кабель питания.
Заменяйте батарею на эквивалентную. Характеристики батареи отличные от оригинальных могут
•
привести к разрушению корпуса элемента (микровзрыву).
Если не удается достоверно определить тип батареи или ее самостоятельная замена вызывает
•
затруднения, выясните у продавца или дилера адрес сервис-центра, способного выполнить эту
операцию.
Выполняя процедуру установки батареи, соблюдайте полярность. После установки положительный
•
полюс батареи (+) должен быть обращен к пользователю).
Использованные батареи должны быть утилизированы в соответствии с рекомендациями местных
•
регулирующих органов.
№ контакта Пояснения
1
GND
(контакт Земля)
2
TXP
3
TXN
4
GND
(контакт Земля)
5
RXN
6
RXP
7
GND
(контакт Земля)
