- 17 -
Инсталляция аппаратного обеспечения
DEBUG
PORT
G.QBOFM
ATX_12V_2X:
ATX_12V_2X
5
8
1
4
DEBUG
PORT
G.QBOFM
13
1
24
12
ATX
ATX:

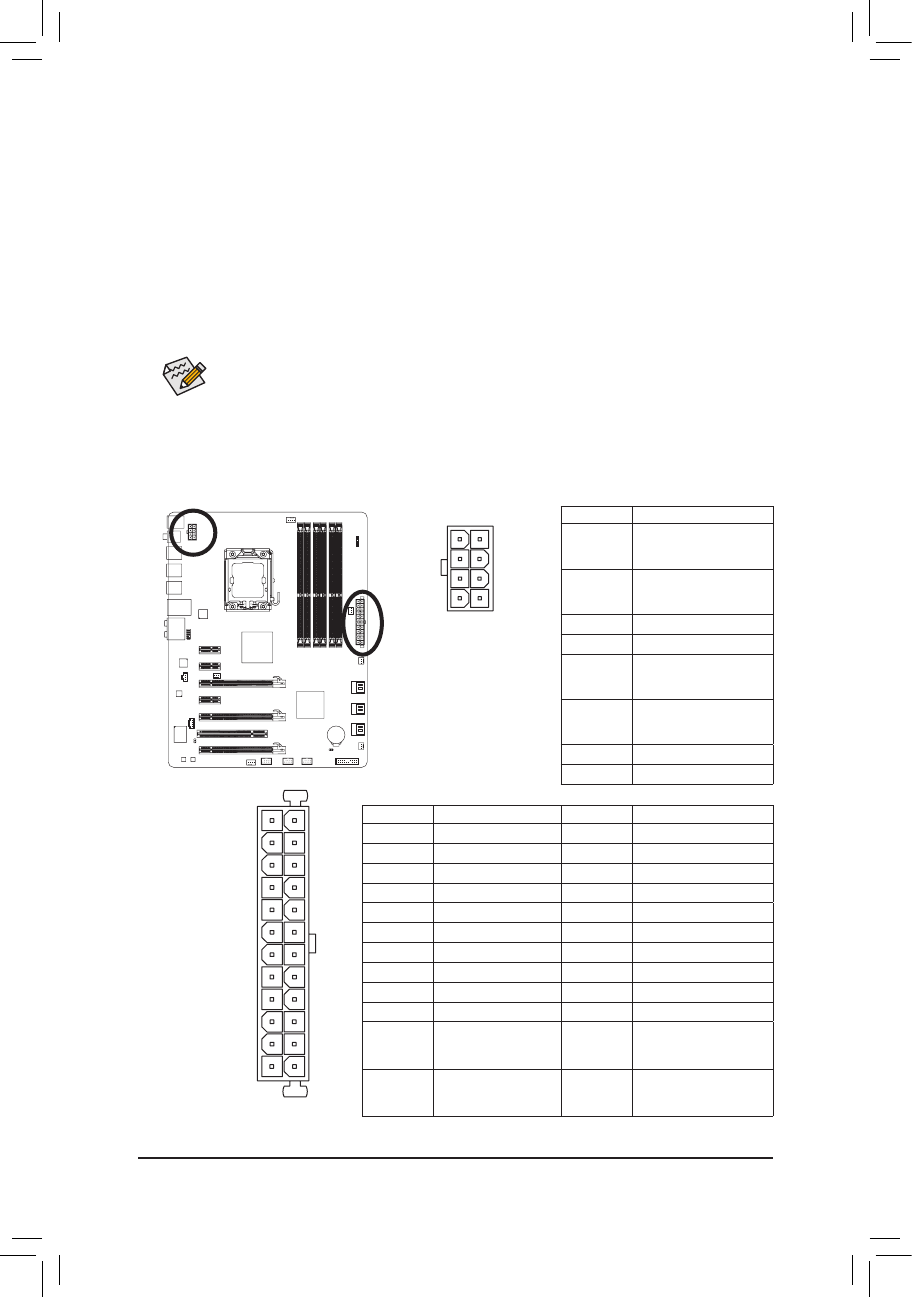

1/2) ATX_12V_2X/ATX (8-контактный разъем питания 12В и 24-контактный основной
ATX-разъем питания)
С помощью этого разъема блок питания ПК обеспечивает все компоненты системной платы
стабильным электропитанием необходимой мощности. Чтобы исключить риск повреждения
оборудования, до подключения кабеля питания к разъему убедитесь в том, что блок питания
выключен и все устройства инсталлированы должным образом. Разъем питания сконструирован
таким образом, чтобы полностью исключить возможность некорректного подключения к нему
соответствующего кабеля блока питания. Правильно сориентируйте 24-контактный разъем блока
питания и соедините его с ATX-разъемом на системной плате. Разъем ATX 12В предназначен для
питания ЦП, если он не подключен к системной плате, включить компьютер не удастся.
Использование питания 2х4 12В рекомендовано производителем процессоров, когда
•
устанавливается процессор Intel Extreme Edition CPU (130W).
Мощность блока питания должна быть достаточной для того, чтобы обеспечить
•
потребности всех установленных в системе компонентов, желательно с небольшим
запасом (например, 500-Вт блок питания или более мощный). В противном случае
работоспособность системы оказывается нестабильной или старт компьютера вовсе
невозможен.
№ контакта Пояснения
1
GND - контакт Земля
(только для 8-контактных
разъемов ATX 12В)
2
GND - контакт Земля
(только для 8-контактных
разъемов ATX 12В)
3
GND (контакт Земля)
4
GND (контакт Земля)
5
+12B (только для
8-контактных разъемов
ATX 12В)
6
+12B (только для
8-контактных разъемов
ATX 12В)
7
+12B
8
+12B
№ контакта Пояснения
№ контакта Пояснения
1
3,3B
13
3,3B
2
3,3B
14
-12B
3
GND (контакт Земля)
15
GND (контакт Земля)
4
+5B
16
PS_ON (soft On/Off)
5
GND (контакт Земля)
17
GND (контакт Земля)
6
+5B
18
GND (контакт Земля)
7
GND (контакт Земля)
19
GND (контакт Земля)
8
Power Good
20
-5B
9
5VSB (stand by +5V)
21
+5B
10
+12B
22
+5B
11
+12B (только для
24-контактных ATX
разъемов)
23
+5B (только для
24-контактных ATX
разъемов)
12
3,3B (только для
24-контактных ATX
разъемов)
24
GND (только для
24-контактных ATX
разъемов)
