Инсталляция аппаратного обеспечения
- 18 -
Для организации RAID-массива уровня 0 или 1 потребуется два накопителя. Если в системе
•
установлено более двух дисков общее их количество должно быть четным
Для организации RAID-массива уровня 5 потребуется три накопителя. Общее их количество
•
жестких дисков в системе не должно быть четным.
Для организации RAID-массива уровня 10 потребуется четыре накопителя, при этом общее
•
их количество жестких дисков установленных в системе должно быть четным.

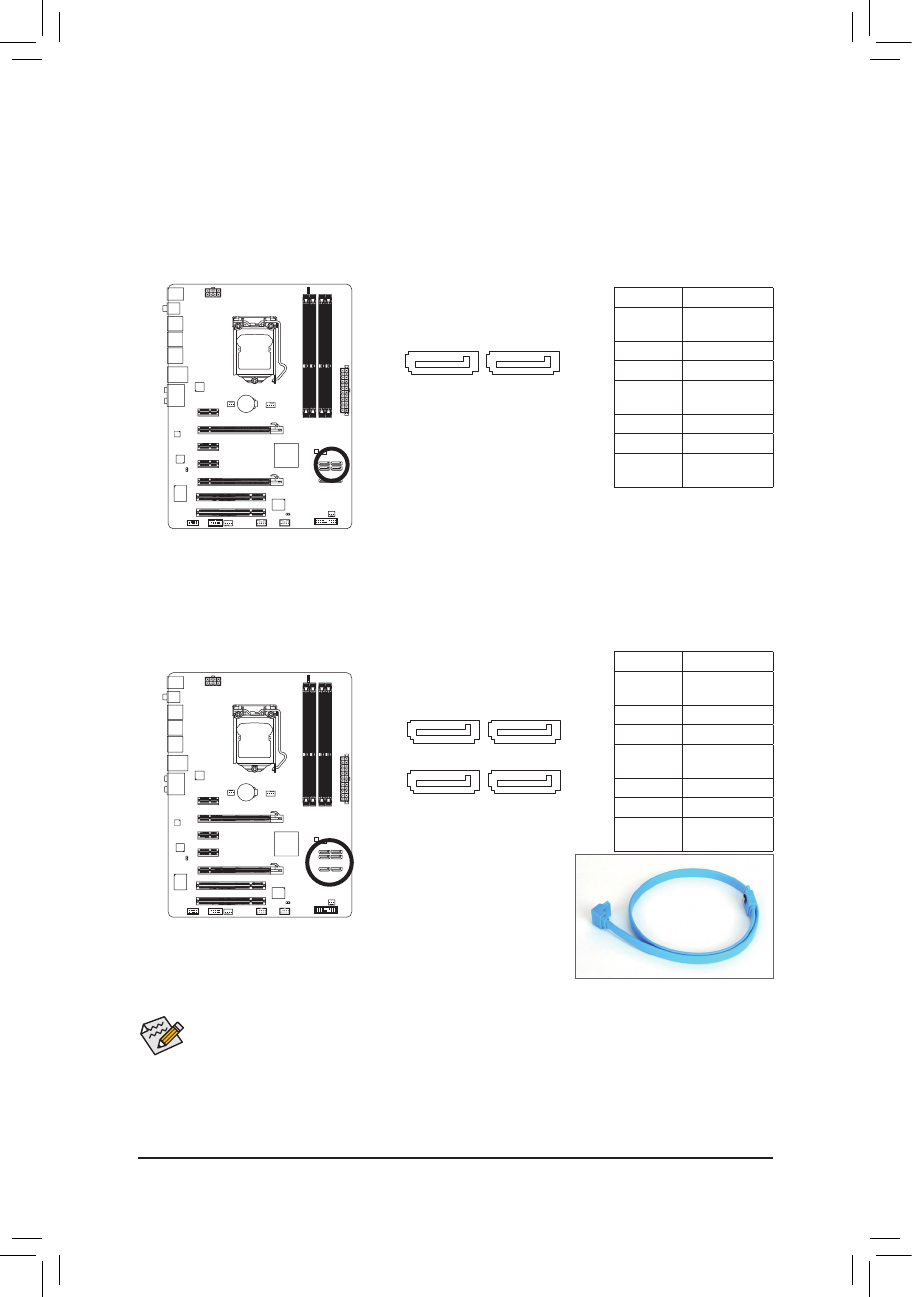

8) Разъемы SATA2_2/3/4/5 (SATA 3 Гбит/с, контроллер чипсета P67
j
/H67
kl
)
Разъемы SATA соответствуют спецификации SATA (пропускная способность до 3,0 Гбит/с и 1,5
Гбит/с соответственно). Каждый SATA-разъем на плате обеспечивает подключение одного SATA-
устройства. Архитектура чипсета P67
j
/H67
k l
предусматривает возможность организации
дисковых массивов уровней: RAID 0, 1, 5 и 10. Рекомендации по конфигурированию накопителей
в составе RAID-массивов приведены в Главе 5, "Конфигурирование жестких SATA-дисков".
№ контакта Пояснения
1
GND (контакт
Земля)
2
TXP
3
TXN
4
GND (контакт
Земля)
5
RXN
6
RXP
7
GND (контакт
Земля)
7) Разъемы SATA3_0/1 (SATA 6 Гбит/с, контроллер чипсета P67
j
H67
kl
)
Разъем SATA соответствует спецификации SATA 3.0 и удовлетворяет требованиям спецификации
SATA (пропускная способность до 3,0 Гбит/с и 1,5 Гбит/с соответственно). Каждый SATA-разъем
на плате обеспечивает подключение одного SATA-устройства. Разъемы SATA3_0 и SATA3_1
предназначены для организации массивов уровней RAID 0, RAID 1. Для организации массивов
RAID 5 и RAID 10 следует задействовать разъемы SATA2_2/3/4/5
(Примечание)
. Рекомендации
п о к о н ф и г у р и р о в а н и ю н а к о п и т е л е й в с о с т а в е R A I D - м а с с и в о в п р и в е д е н ы в Г л а в е 5 ,
"Конфигурирование жестких SATA-дисков".
(Примечание) Производительность дисковой подсистемы на базе RAID-массива будет зависит от быстродействия
SATA-накопителей, образующих массив (пропускная способность 6 Гбит/с или 3 Гбит/c).
№ контакта Пояснения
1
GND (контакт
Земля)
2
TXP
3
TXN
4
GND (контакт
Земля)
5
RXN
6
RXP
7
GND (контакт
Земля)
П о д к л ю ч и т е Г - о б р а з н ы й р а з ъ е м
интерфейсного кабеля к жесткому SATA-диску.
SATA3_0
SATA3_1
1
7
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
SATA2_4
SATA2_3
SATA2_2
SATA2_5
1
7
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
j
Только для модели GA-P67A-UD3
k
Только для модели GA-PH67A-UD3
l
Только для модели GA-PH67-UD3
