Инсталляция аппаратного обеспечения

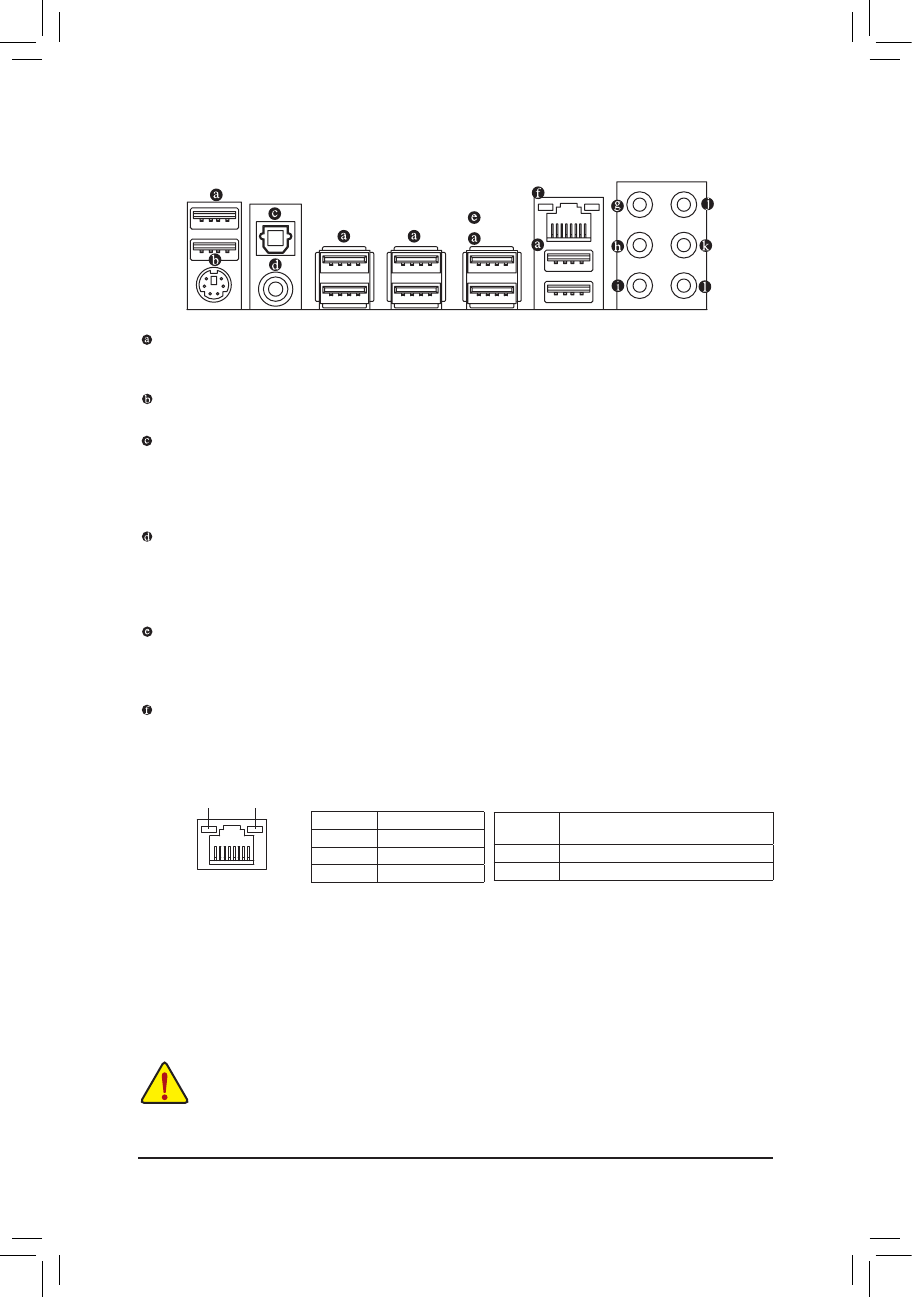

1-6 Интерфейсные разъемы на задней панели
Отключая аудиоустройство, сначала отсоедините сигнальный кабель от устройства, а
•
затем от соответствующего разъема на системной плате.
Вынимая кабель из разъема, аккуратно потяните его в направлении перпендикулярном
•
секции портов ввода/вывода, не раскачивая из стороны в сторону, поскольку это может
привести к замыканию контактов и повреждению платы.
Порт USB 2.0/1.1
USB-порт соответствует спецификации USB 2.0/1.1 и предназначен для подключения клавиатуры,
мыши, принтера, флэш-накопителей и др. периферийных устройств с USB-интерфейсом.
PS/2 порт клавиатуры или мыши
Этот порт предназначен для подключения мыши и клавиатуры с интерфейсом PS/2.
Оптический Выход цифрового S/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный оптический кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы
способны взаимодействовать между собой средствами S/PDIF-интерфейса.
Коаксиальный Выход цифрового S/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или внешние
устройства обработки аудиоконтента (требуется специальный кабель). Прежде чем использовать
этот разъем, убедитесь в том, что все звенья аудиоподсистемы способны взаимодействовать
между собой средствами S/PDIF-интерфейса.
Порт USB 3.0/2.0
Порты USB 3.0 удовлетворяют требованиям спецификации USB 3.0, обратно совместимы с портами
USB 2.0/1.1 и предназначены для подключения клавиатуры, мыши, принтера, флэш-накопителей, а
также других периферийных устройств с USB-интерфейсом.
Сетевая розетка RJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два
светодиодных индикатора на розетке.
Индикатор активности LAN-порта
Индикатор LAN-соединения/Скорость
Индикатор активности
LAN-порта
Индикатор LAN-
соединения/Скорость
Порт LAN-интерфейса
Состояние Скорость*
Оранжевый 1 Гбит/с
Зеленый
100 Мбит/с
Выключен 10 Мбит/с
Ак тивность
индикатора
Пояснения
Мигает
Осуществляется прием и передача данных
Выключен Прием и передача данных отсутствуют
* Пропускная способность LAN-соединения
jk
l
j
Только для модели GA-P67A-UD3
k
Только для модели GA-PH67A-UD3
l
Только для модели GA-PH67-UD3
