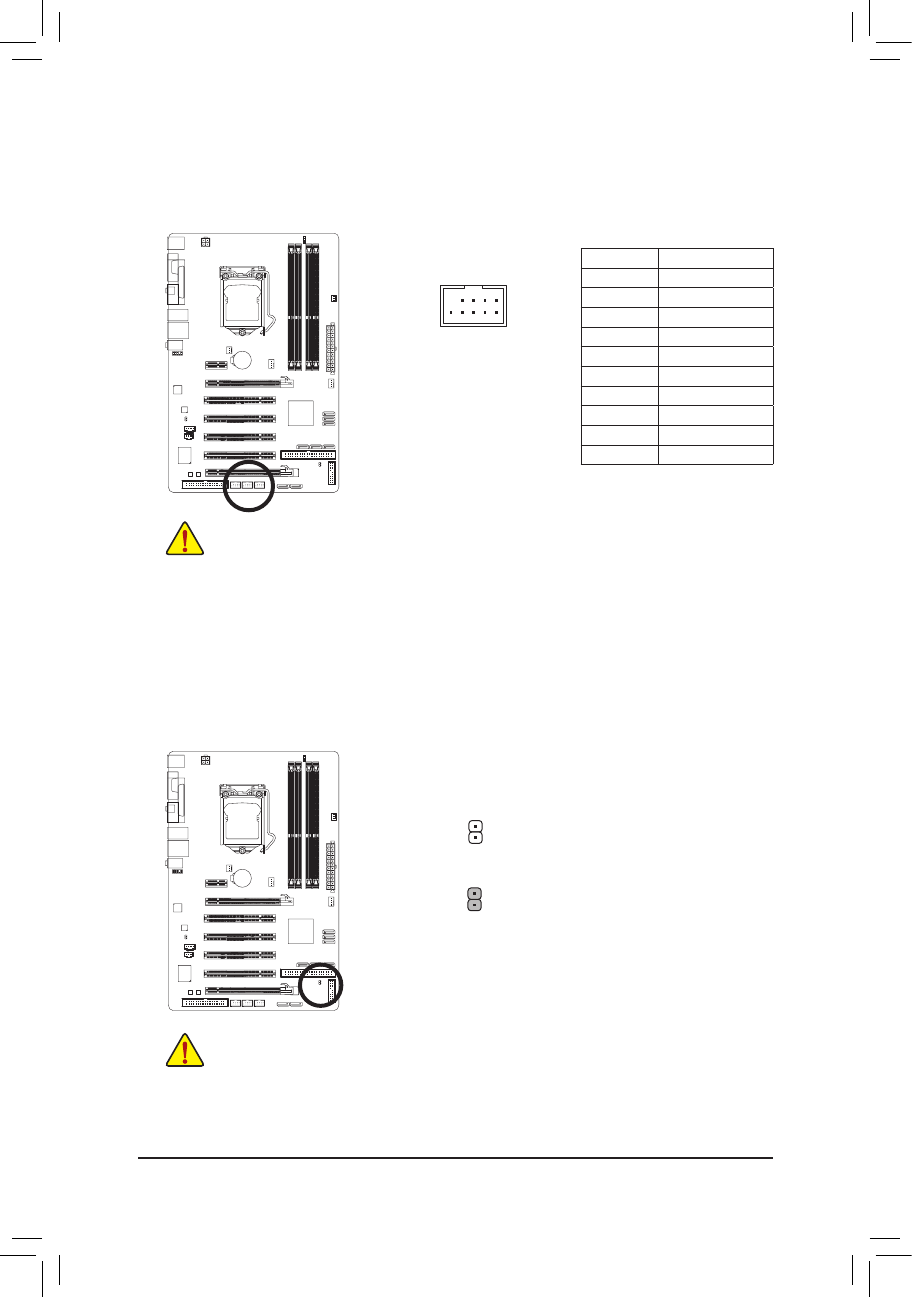

- 23 -
Инсталляция аппаратного обеспечения
10
9
2
1
16) F_USB1/F_USB2/F_USB3 (USB Разъем, Синий)
Эти разъемы удовлетворяют требованиям спецификации USB 2.0/1.1 Каждый USB-разъем
на плате поддерживает подключение двух USB-портов на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
•
Не подключайте к USB-разъемам на системной плате 10-контактные разъемы портов
IEEE 1394.
• Чтобы исключить риск повреждения оборудования, перед тем как установить выносную
планку с USB-разъемами, выключите ПК и отсоедините силовой кабель от блока
питания.
№ контакта Пояснения
1
Power (5V)
2
Power (5V)
3
USB DX-
4
USB DY-
5
USB DX+
6
USB DY+
7
GND (заземление)
8
GND (заземление)
9
No Pin
10
NC
17) CLR_CMOS (Перемычка сброса настроек BIOS)
Эта перемычка предназначена для сброса параметров CMOS (в частности, настроек BIOS),
например, даты или конфигурации настроек системы согласно заводским установкам по
умолчанию. Для сброса параметров CMOS замкните контакты с помощью перемычки на
несколько секунд или используйте иной металлический проводник (например, отвертка).
Выполнять эту операцию следует только при выключенной системе.
Открыто: По умолчанию
Замкнуто: Сброс параметров CMOS
•
Перед сбросом параметров CMOS отключите компьютер и блок питания от сети.
• После очистки содержимого CMOS перед включением компьютера убедитесь, что
контакты CLR_CMOS разомкнуты. Невыполнение этого требования может привести к
повреждению системной платы.
• После старта системы вызовите BIOS Setup загрузите настройки по умолчанию
Load
Optimized Defaults
для возврата к заводским установкам, или настройте BIOS вручную
(подробнее в Главе 2, "BIOS Setup").
