- 15 -

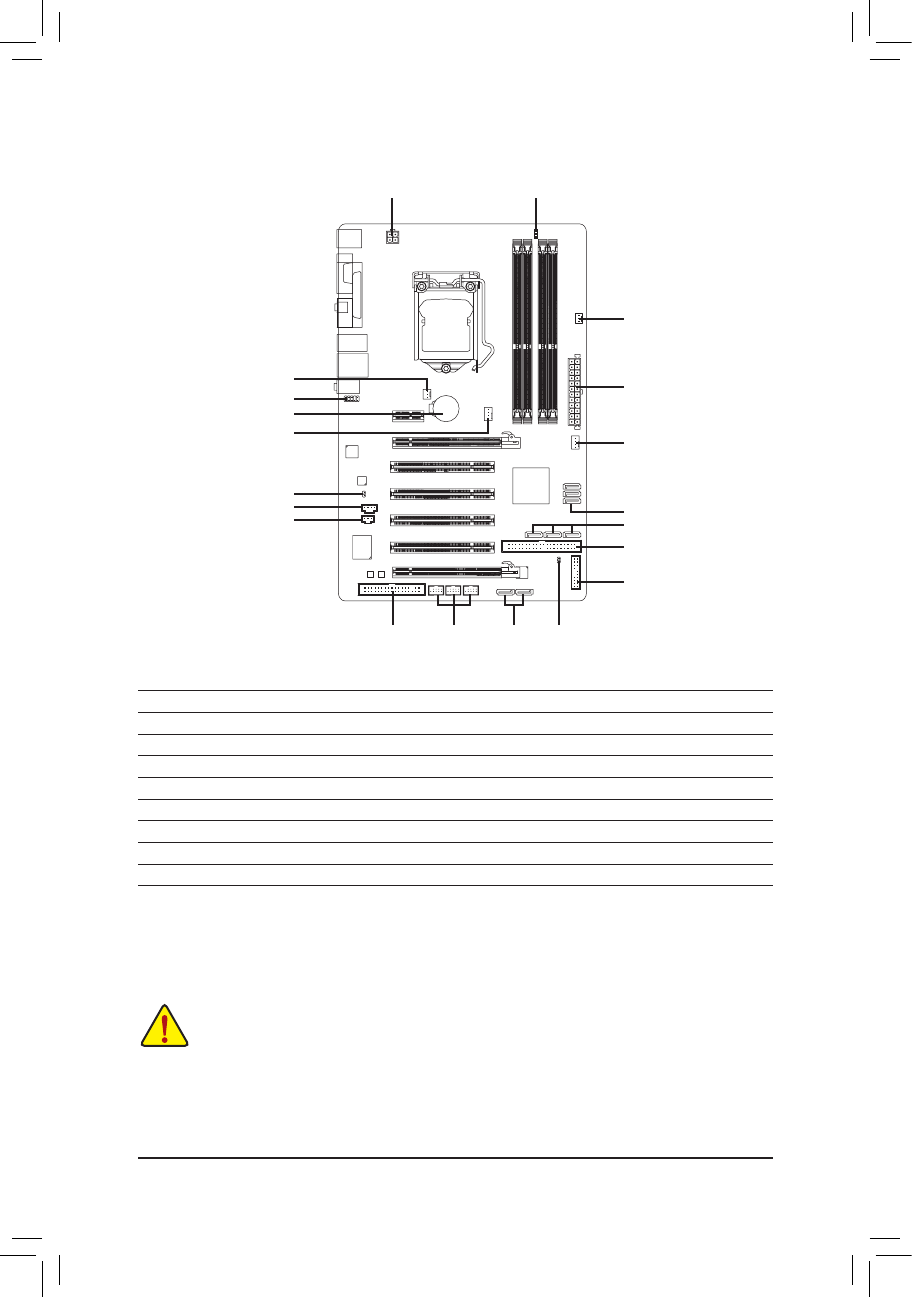

Инсталляция аппаратного обеспечения
1
2
5
7
6
9
14
13
15
8
4
12
4
18
11
17
3
8
10
16
1)
ATX_12V
10)
BAT
2)
ATX
11)
F_PANEL
3)
CPU_FAN
12)
F_AUDIO
4)
SYS_FAN1/2
13)
CD_IN
5)
PWR_FAN
14)
SPDIF_I
6)
FDD
15)
SPDIF_O
7)
IDE
16)
F_USB1/F_USB2/F_USB3
8)
SATA2_0/1/2/3/4/5
17)
CLR_CMOS
9)
GSATA2_0/1
18)
PHASE_LED
1-7 Внутренние интерфейсные разъемы
До подключения внешних устройств внимательно прочитайте следующую инструкцию:
• До подключения устройства, убедитесь, что контактная группа разъема его интерфейса
совместима с соответствующим разъемом на системной плате.
• Чтобы исключить риск повреждения оборудования, до начала установки нового устройства
выключите ПК и отсоедините силовой кабель от блока питания.
• По завершении процедуры установки устройства до включения ПК убедитесь, что все
интерфейсные и иные кабели подключены к системной плате должным образом, после
чего еще раз проверьте надежность соединений.
