Инсталляция аппаратного обеспечения

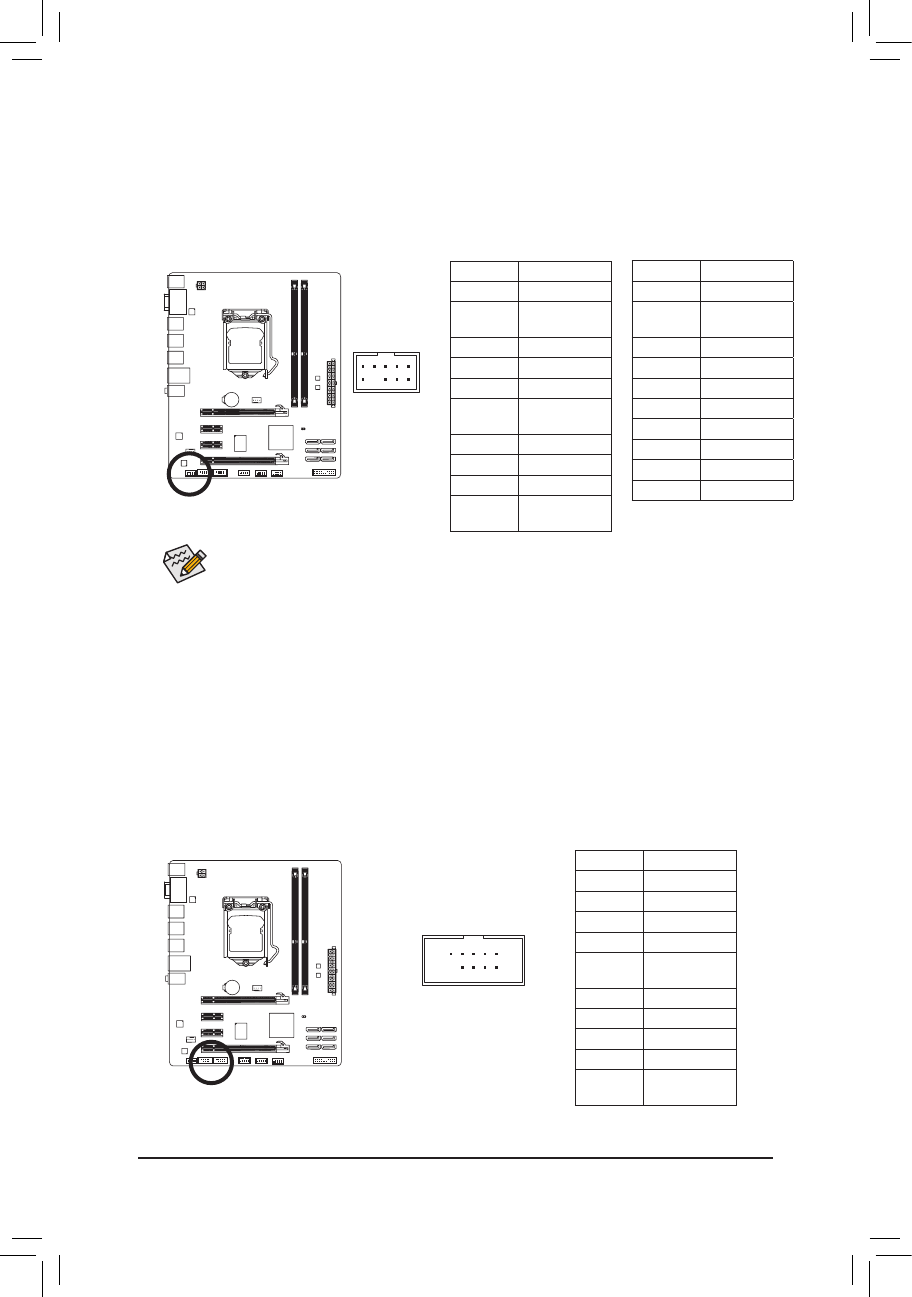

9) F_AUDIO (Разъем фронтальной аудиопанели)
Группа контактов на передней панели поддерживает аудиоподсистемы класса Intel High
Definition audio (HD) и AC'97, и предназначена для подключения аудиомодуля ПК. Выполняя
процедуру подключения, соблюдайте полярность, следуя инструкции. Некорректное подключение
компонентов влечет за собой неработоспособность аудиоподсистемы, а в отдельных случаях
даже выход ее из строя.
Для фронтальной панели HD Audio: Для фронтальной панели AC'97 Audio:
По умолчанию фронтальная панель настроена на работу с аудиоподсистемой
•
класса HD Audio. Для того, чтобы правильно сконфигурировать фронтальную панель
для совместной работы с аудиоподсистемой AC'97 обратитесь за дополнительной
информацией к Главе 5 "Конфигурирование 2/4/5.1/7.1-канальной аудиоподсистемы".
Разъемы аудиоподсистемы представлены как на передней, так и на задней панели
•
системного блока. Если требуется активировать режим Mute (временное отключение
аудиосигнала) для задней панели, обратитесь к Главе 5 "Конфигурирование 2/4/5.1/7.1-
канальной аудиоподсистемы" (только для шасси с фронтальной панелью HD Audio).
Некоторые шасси оснащены фронтальной панелью, конфигурация которой отличается
•
от стандартной. Для получения информации о конфигурировании аудиомодуля
обратитесь к изготовителю корпуса.
№ контакта Пояснения
1
MIC
2
GND (контакт
Земля)
3
MIC Power
4
NC
5
Line Out (R)
6
NC
7
NC
8
No Pin
9
Line Out (L)
10
NC
№ контакта Пояснения
1
MIC2_L
2
GND (контакт
Земля)
3
MIC2_R
4
-ACZ_DET
5
LINE2_R
6
GND (контакт
Земля)
7
FAUDIO_JD
8
No Pin
9
LINE2_L
10
GND (контакт
Земля)
10) COMA/COMB (Разъем последовательного COM-порта)
Разъем COM на системной плате предназначен для подключения последовательного COM-порта
(факультативная поставка на выносной планке). По вопросам приобретения выносных планок
обратитесь к локальному дилеру.
№ контакта Пояснения
1
NDCD-
2
NSIN
3
NSOUT
4
NDTR-
5
GND (контакт
Земля)
6
NDSR-
7
NRTS-
8
NCTS-
9
NRI-
10
Контакт
отсутствует
10
9
2
1
