Инсталляция аппаратного обеспечения
- 14 -
1-7 Внутренние интерфейсные разъемы
До подключения внешних устройств внимательно прочитайте следующую инструкцию:
До подключения устройства, убедитесь в том, что контактная группа разъема его
•
интерфейса совместима с соответствующим разъемом на системной плате.
Чтобы исключить риск повреждения оборудования, до начала процедуры инсталляции
•
нового устройства выключите ПК и отсоедините силовой кабель от блока питания.
По завершении процедуры инсталляции устройства до включения ПК убедитесь в том,
•
что все интерфейсные и иные кабели подключены к системной плате должным образом,
после чего еще раз проверьте надежность соединений.

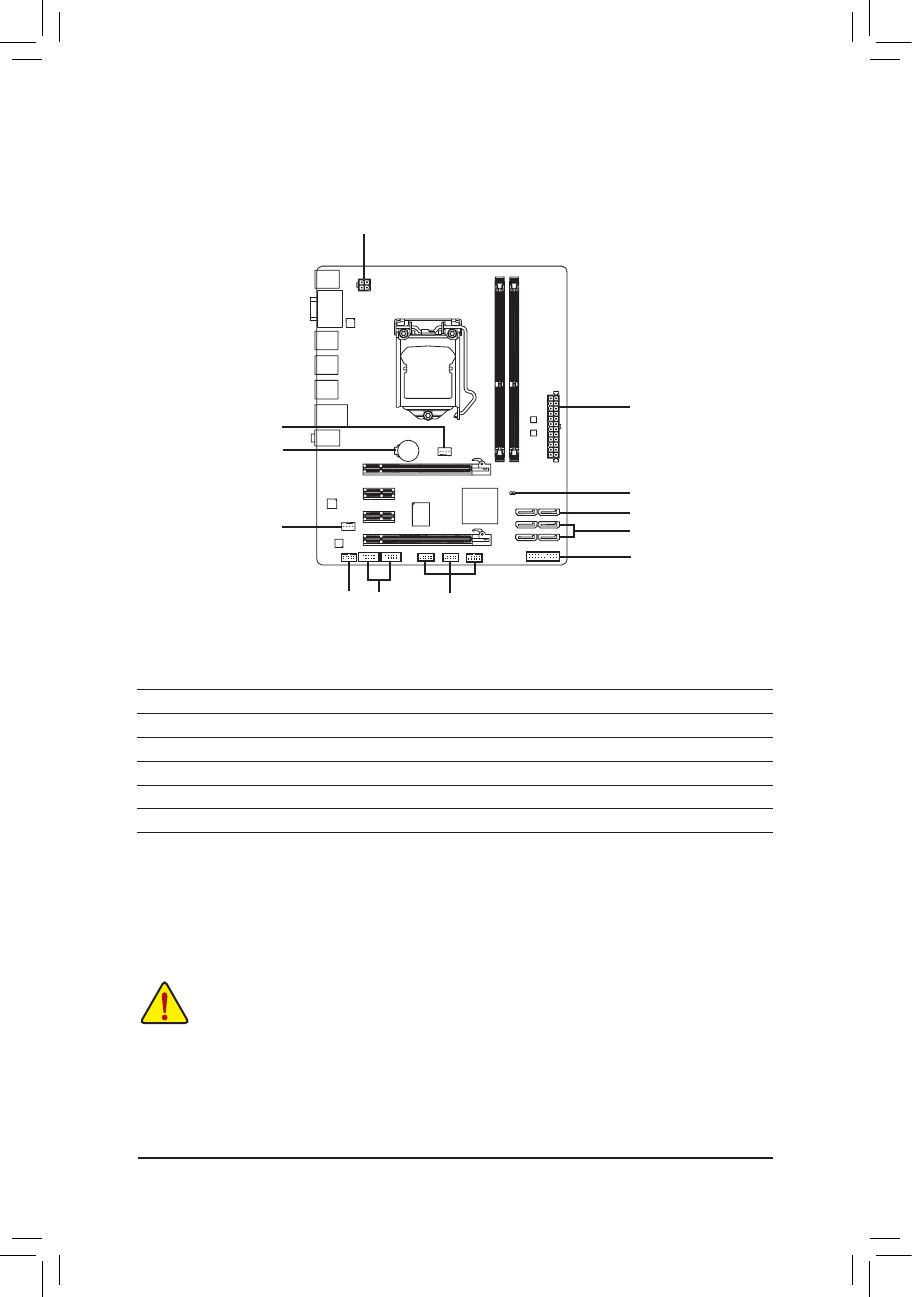

1
2
9
10
6
7
3
4
5
8
12
11
1)
ATX_12V
7)
SATA2_2/3/4/5
2)
ATX
8)
F_PANEL
3)
CPU_FAN
9)
F_AUDIO
4)
SYS_FAN
10)
COMA/COMB
5)
BAT
11)
F_USB1/2/3
6)
SATA3_0/1
12)
CLR_CMOS
