- 25 -

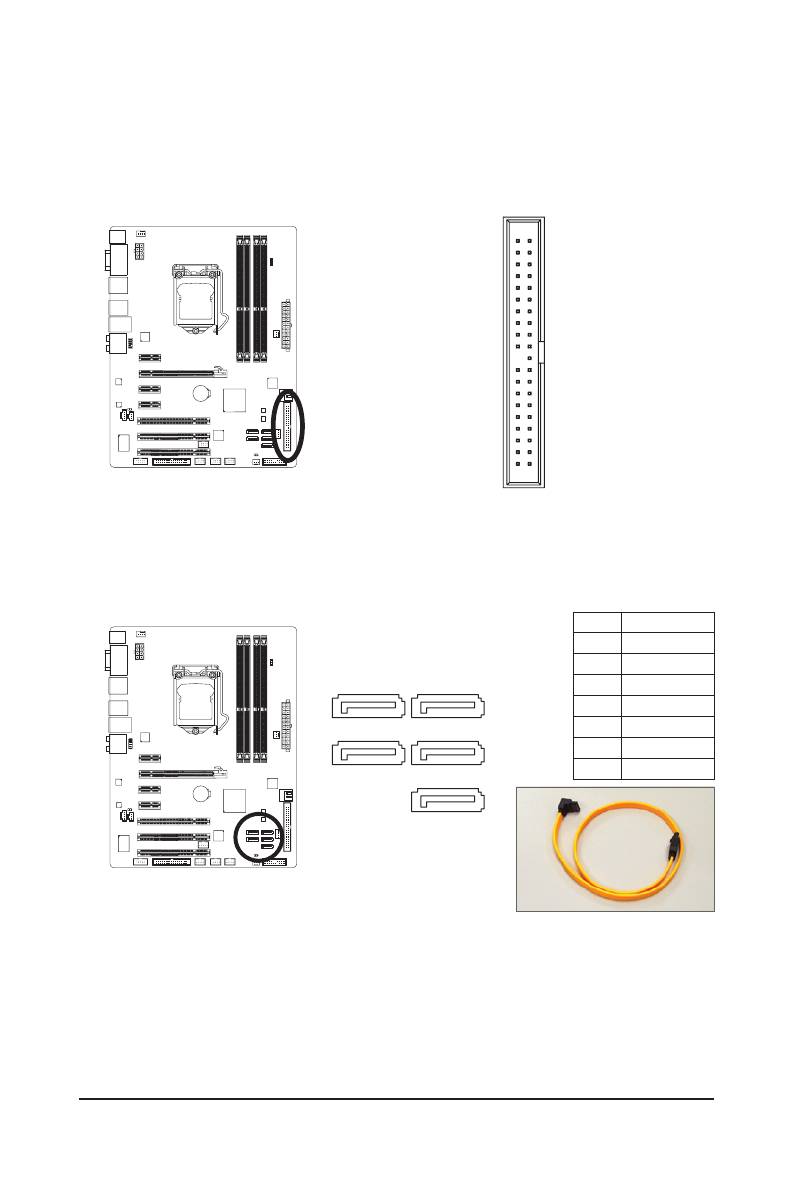

Hardware Installation
7) IDE (IDE Connector)
The IDE connector supports up to two IDE devices such as hard drives and optical drives. Before attach-
ing the IDE cable, locate the foolproof groove on the connector. If you wish to connect two IDE devices,
remember to set the jumpers and the cabling according to the role of the IDE devices (for example,
master or slave). (For information about configuring master/slave settings for the IDE devices, read the
instructions from the device manufacturers.)
8) SATA2_0/1/2/3/4 (SATA 3Gb/s Connectors, Controlled by H55 Chipset)
The SATA connectors conform to SATA 3Gb/s standard and are compatible with SATA 1.5Gb/s standard.
Each SATA connector supports a single SATA device.
Pin No. Definition
1
GND
2
TXP
3
TXN
4
GND
5
RXN
6
RXP
7
GND
Please connect the L-shaped end of
the SATA 3Gb/s cable to your SATA
hard drive.
2
40
1
39
1
1
G.QBOFM
SATA2_0
SATA2_1
G.QBOFM
SATA2_2
G.QBOFM
G.QBOFM
SATA2_3
SATA2_4
G.QBOFM
1
7
7
7
