Инсталляция аппаратного обеспечения
- 14 -

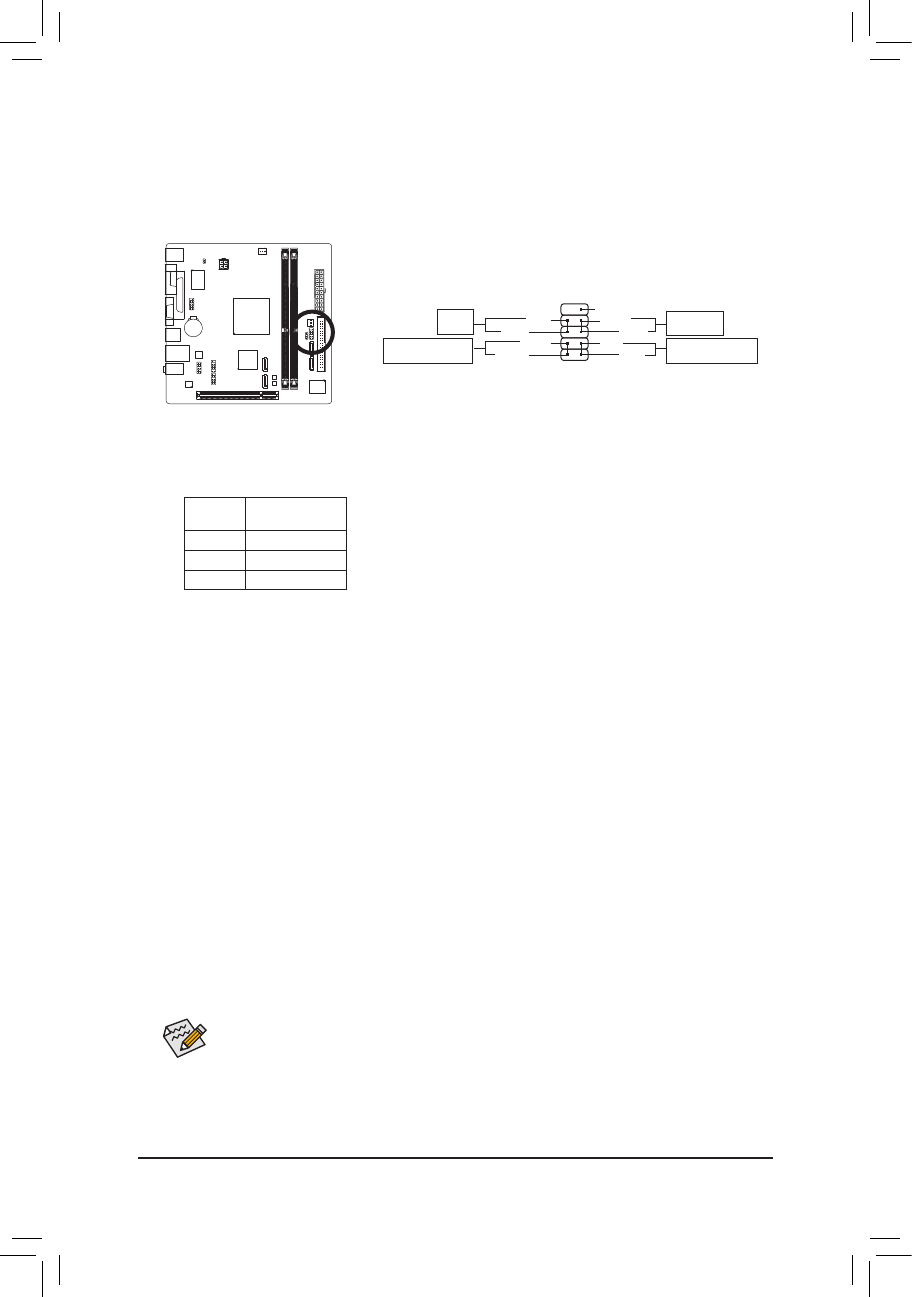

10) F_PANEL (Разъем фронтальной панели)
К этой контактной группе подключаются кнопка питания Power switch, кнопка перезагрузки Reset и
индикатор статуса системы, которые расположены на передней панели корпуса. Подключая эти
провода, соблюдайте полярность.
•
PW
(Кнопка питания):
Подключите провода системной кнопки Power к соответствующим контактам на фронтальной
панели. При желании эту кнопку можно сконфигурировать на выключение ПК определенный
образом (за дополнительной информацией обратитесь к Главе 2, разделы BIOS Setup и Power
management Setup).
•
HD
(Индикатор активности жесткого диска):
Подключите провода индикатора активности жесткого диска к соответствующим контактам на
фронтальной панели. Свечение индикатора соответствует передачи данных (операция чтения/
записи).
•
RES
(Кнопка перезагрузки):
Подключите провода системной кнопки Reset к соответствующим контактам на фронтальной
панели. Нажатие кнопки Reset на передней панели корпуса ПК приводит к перезагрузке
компьютера.
•
NC
:
Не используется
•
MSG/PWR
(Статус системы/Питание/Режим Sleep):
Подключите индикатор статуса системы к разъему фронтальной
панели. После включения системы светодиодный индикатор начнет
светиться. Когда система находится в режиме S1, индикатор
мигает. Светодиодный индикатор полностью отключается в те
моменты, когда система переходит в режимы S3/S4 или полностью
выключена (режим S5).
Дизайн фронтальной панели у различных шасси (корпус ПК) может отличаться друг от
друга. Обычно на фронтальной панели представлены группы кнопок и индикаторов:
Power, Reset, индикатора активности жесткого диска, индикатор состояния системы и др.
Подключая эти устройства к разъему на плате, удостоверьтесь, что вы соединяете их
правильно и с соблюдением полярности.
Статус
системы
Светодиодный
индикатор
S0
On (Включен)
S1
Blinking (Мигает)
S3/S4/S5 Off (Выключен)
1
2
9
10
NC
MSG-
PW-
MSG+
PW+
Статус системы/
Питание/Режим Sleep
Кнопка
питания
HD-
RES+
HD+
RES-
Индикатор активности
жесткого диска
Кнопка
перезагрузки
