- 11 -

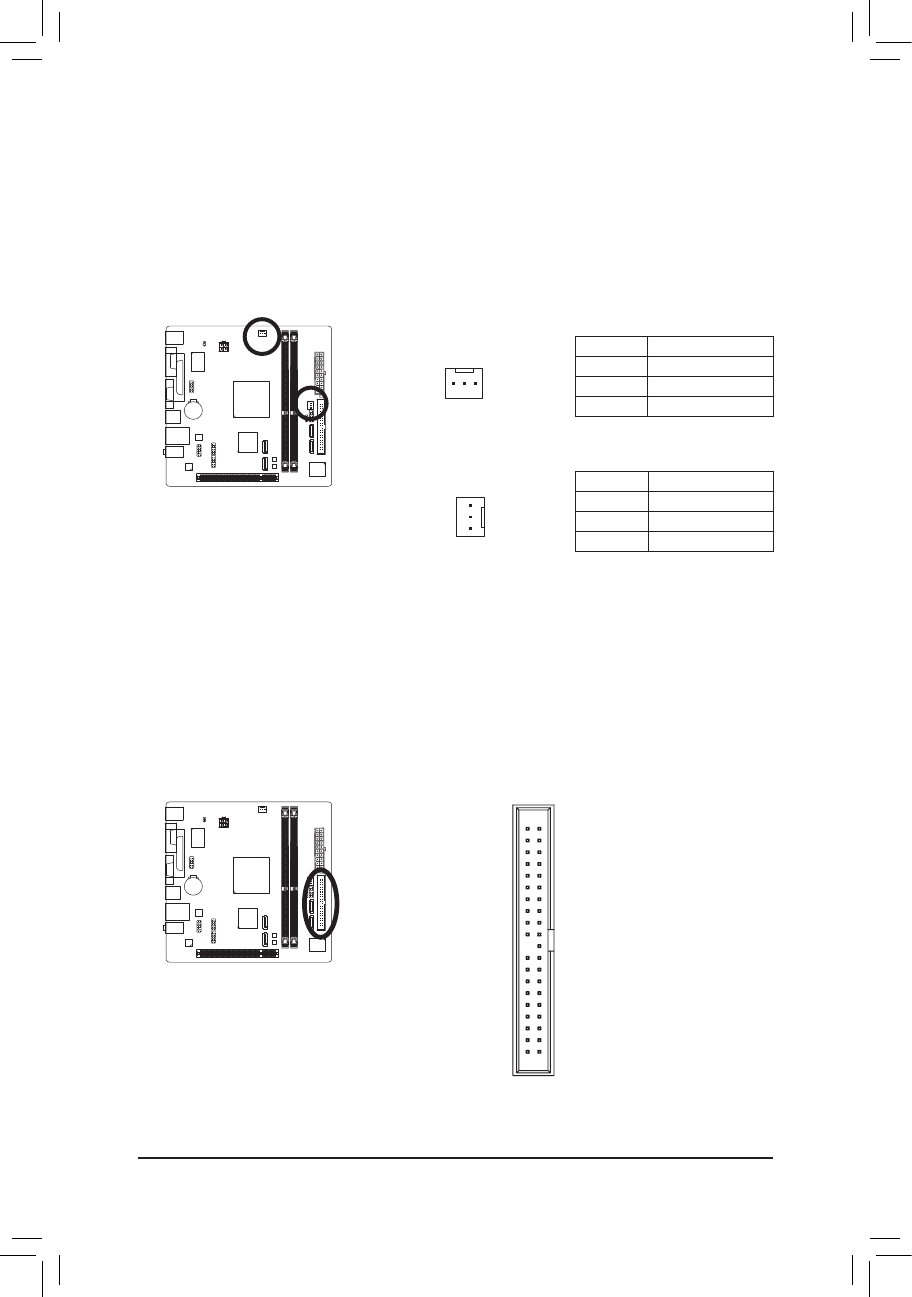

Инсталляция аппаратного обеспечения
3/4) CPU_FAN/SYS_FAN (Разъемы ля подключения вентиляторов)
На системной плате установлен 3-х контактные разъемы для вентиляторов ЦП (CPU_FAN) и
системы (SYS_FAN2). Большинство разъемов подключения таких вентиляторов имеют защиту от
неправильного подключения. Подключая вентиляторы к этим разъемам, соблюдайте полярность
(черный провод кабеля соответствует контакту "Земля"). Системная плата поддерживает
возможность регулировки скорости вращения вентилятора ЦП. Для обеспечения необходимого
теплорассеивания рекомендуется задействовать системный вентилятор, который выводит
нагретые воздушные массы за пределы корпуса ПК.
SYS_FAN
1
CPU_FAN
SYS_FAN
1
CPU_FAN
5) IDE (Разъем IDE-интерфейса)
Разъем IDE допускает подключение двух IDE-устройств, например таких, как жесткий диск или
оптический накопитель. Перед тем, как подключать кабель к устройству обратите внимание на
специальный ключ на разъеме кабеля, который поможет правильно сориентировать кабель
по отношению к устройству. В тех случаях, когда к системе планируется подключить два IDE-
устройства, необходимо определить какое из них будет ведущим (Master) , а какое - ведомым
(Slave). (Для получения информации о конфигурировании IDE-устройства обратитесь к инструкции
из комплекта поставки.)
2
40
1
39
№ контакта Пояснения
1
GND (контакт Земля)
2
Контроль скорости
3
Контакт датчика
№ контакта Пояснения
1
GND (контакт Земля)
2
+12B
3
Контакт датчика
