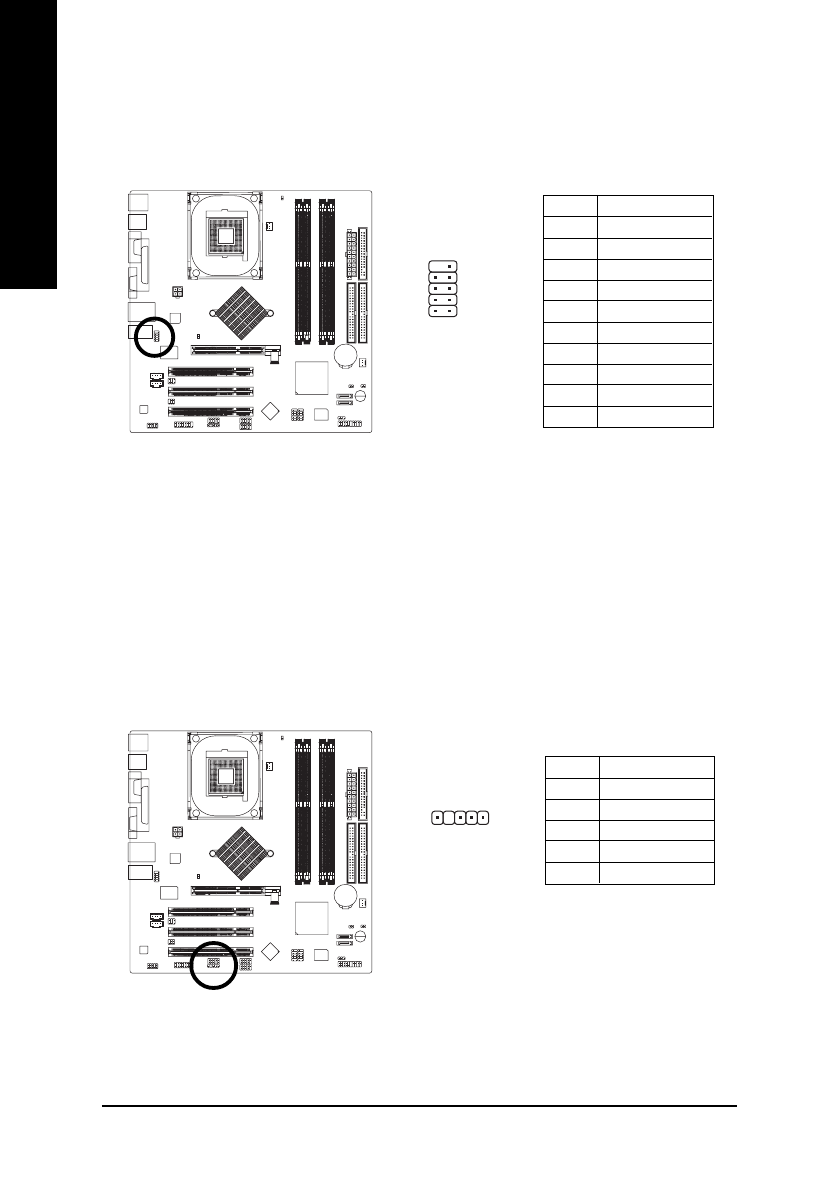

- 28 -

GA-8IG1000MF Series Motherboard

English

20) COMB (COM B Connector)

Be careful with the polarity of the COMB connector. Check the pin assignment while you connect
the COMB cable. Please contact your nearest dealer for optional COMB cable.

Pin No.

Definition

1

NDCDB-

2

NSINB

3

NSOUTB

4

NDTRB-

5

GND

6

NDSRB-

7

NRTSB-

8

NCTSB-

9

NRIB-

10

No Pin

21) I R

Make sure the pin 1 on the IR device is aling with pin one the connector. To enable the IR function
on the board, you are required to purchase an option IR module. For detail information please
contact your autherized Gigabyte distributor.

1

5

Pin No.

Definition

1

VCC(+5V)

2

No Pin

3

IR Data Input

4

GND

5

IR Data Output

1

9

2

10
