- 27 -

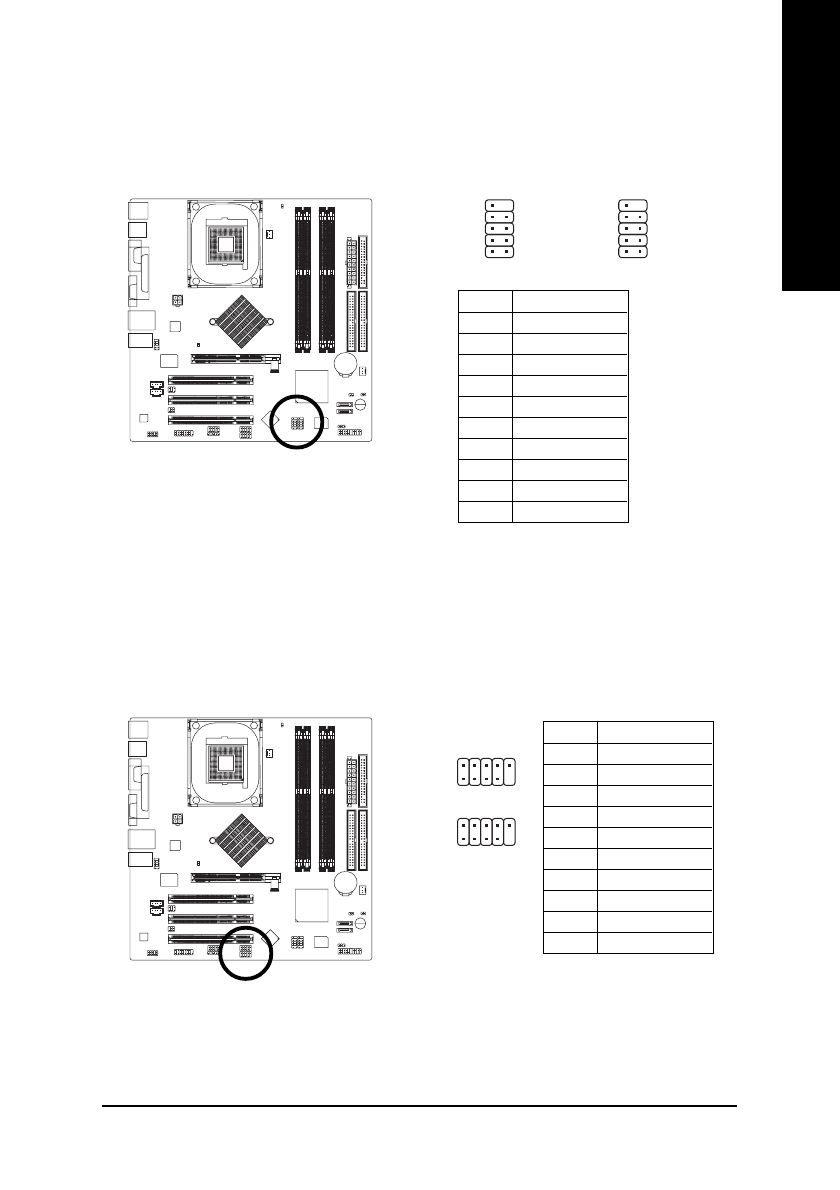

Hardware Installation Process
English
19) F1_1394 / F2_1394 (IEEE1394 Connector)
Please Note:
Serial interface standard set by Institute of Electrical and Electronics Engineers,
which has features like high speed, highbandwidth and hot plug.
Pin No.
Definition
1
TPA2+
2
TPA2-
3
GND
4
GND
5
TPB2+
6
TPB2-
7
Power
8
Power
9
No Pin
10
GND
1
F1_1394
2
1 0
F2_1394
9
1
2
1 0
9
18) F_USB1 / F_USB2 (Front USB Connector, Yellow)
Be careful with the polarity of the front USB connector. Check the pin assignment while you
connect the front USB cable. Please contact your nearest dealer for optional front USB cable.
Pin No.
Definition
1
Power
2
Power
3
USB Dx-
4
USB Dy-
5
USB Dx+
6
USB Dy+
7
GND
8
GND
9
No Pin
10
NC
1
9
F_USB1
2
10
F_USB2
1
9
2
10
