GA-8I945GME Motherboard
- 22 -
English

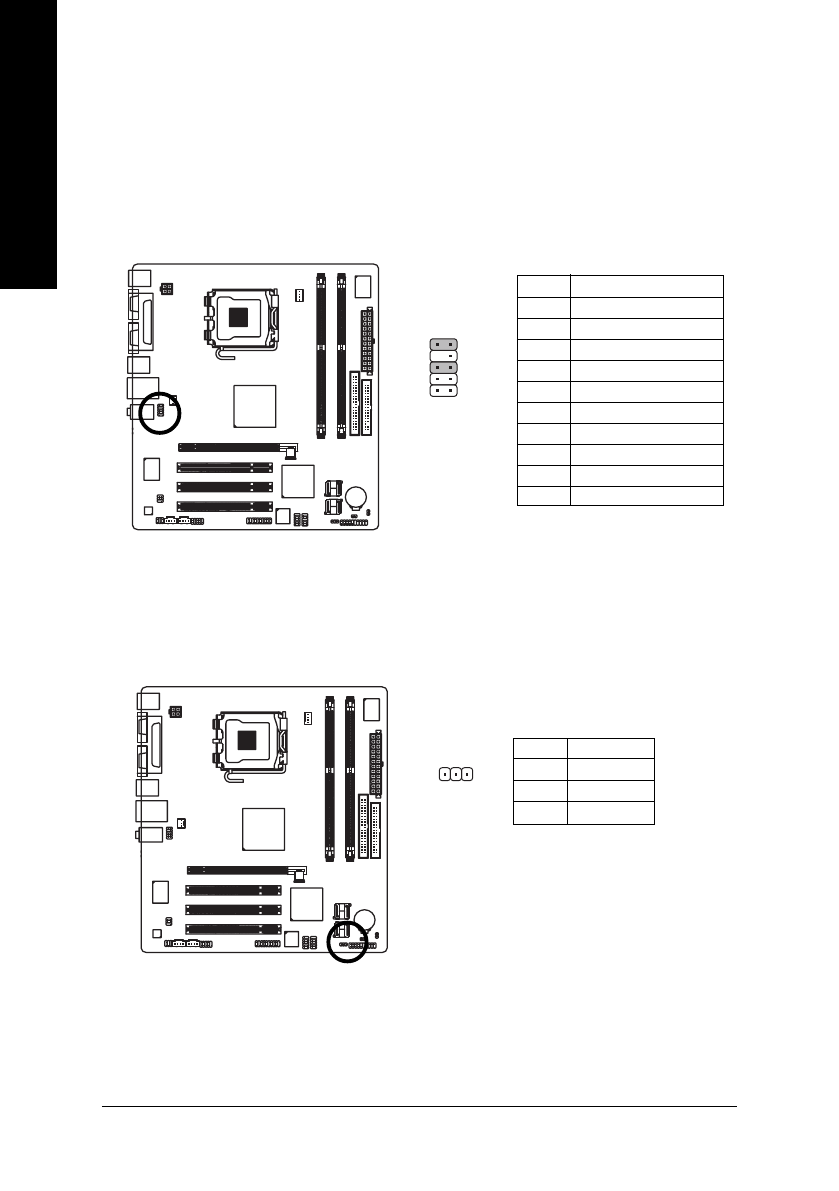

8) F_AUDIO (Front Audio Panel Connector)
If you want to use Front Audio connector, you must remove 5-6, 9-10 Jumper.
In order to utilize the front audio header, your chassis must have front audio connector. Also please
make sure the pin assigment on the cable is the same as the pin assigment on the MB header. To
find out if the chassis you are buying support front audio connector, please contact your dealer.
Please note, you can have the alternative of using front audio connector or of using rear audio
connector to play sound.
Pin No.
Definition
1
MIC
2
GND
3
MIC_BIAS
4
Power
5
Front Audio (R)
6
Rear Audio (R)/ Return R
7
NC
8
No Pin
9
Front Audio (L)
10
Rear Audio (L)/ Return L
9) PWR_LED
PWR_LED is connect with the system power indicator to indicate whether the system is on/off. It will
blink when the system enters suspend mode.
Pin No.
Definition
1
MPD+
2
MPD-
3
MPD-
1
2
9
1 0
1
