GA-8I945GMBX Motherboard
- 24 -
English

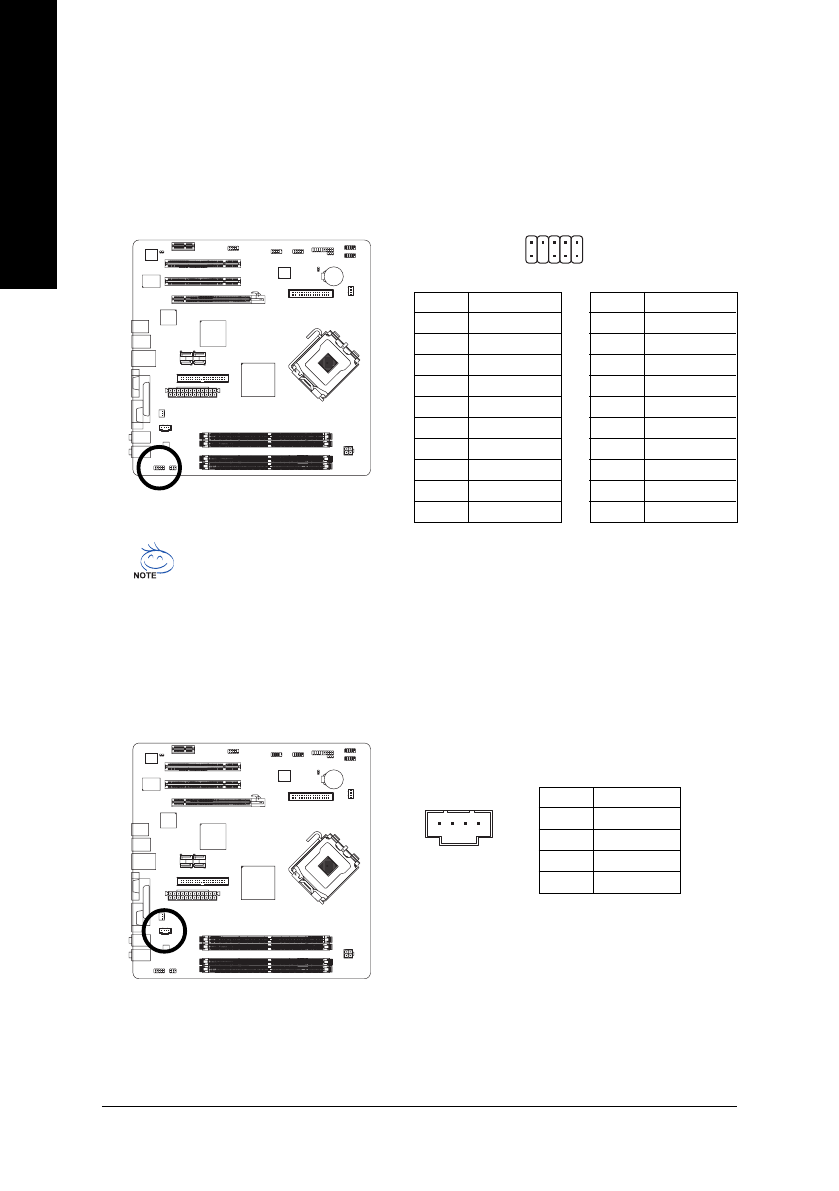

11) F_AUDIO (Front Audio Connector)
This connector supports either HD (High Definition) or AC97 front panel audio module. If you wish to
use the front audio function, connect the front panel audio module to this connector. Check the pin
assignments carefully while you connect the front panel audio module. Incorrect connection between
the module and connector will make the audio device unable to work or even damage it. For optional
front panel audio module, please contact your chassis manufacturer.
12) CD_IN (CD In Connector)
Connect CD-ROM or DVD-ROM audio out to the connector.
Pin No.
Definition
1
CD-L
2
GND
3
GND
4
CD-R
2
10
1
9
1
HD Audio:
AC'97 Audio:
By default, the audio driver is configured to support HD Audio. To connect an AC97 front panel
audio module to this connector, please refer to the instructions on Page 74 about the software
settings.
Pin No.
Definition
1
MIC2_L
2
GND
3
MIC2_R
4
-ACZ_DET
5
Line2_R
6
FSENSE1
7
FAUDIO_JD
8
No Pin
9
LINE2_L
10
FSENSE2
Pin No.
Definition
1
MIC
2
GND
3
MIC Power
4
NC
5
Line Out (R)
6
NC
7
NC
8
No Pin
9
Line Out (L)
10
NC
