GA-8I915G Duo Motherboard
- 24 -
English

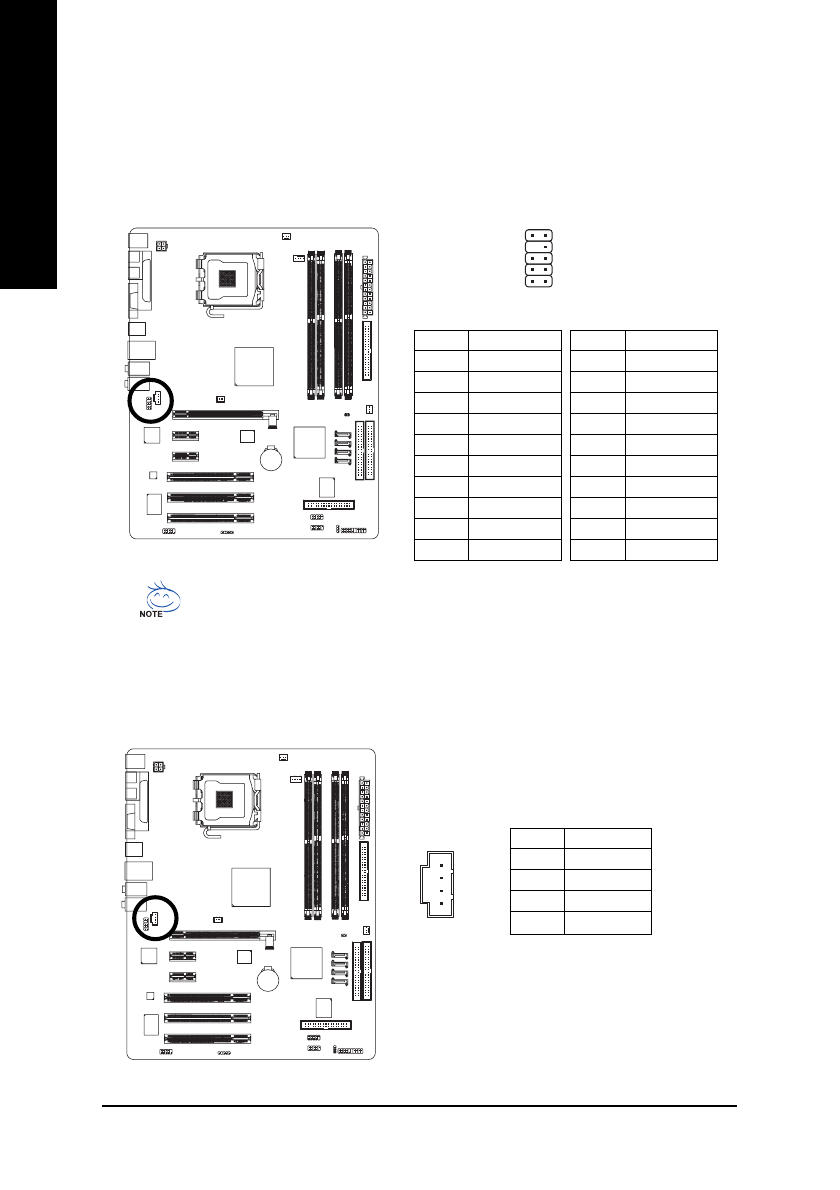

13) AZALIA_FP(Front Audio Panel Connector)
This connector is supported to connect HD(High Definition) Audio and AC'97 Audio. Check the pin
assignment carefully while you connect the audio panel cable, incorrect connection between the
cable and connector will make the device unable to work or even damage it. For optional audio
panel cable, please contact your local dealer.
14) CD_IN (CD IN)
Connect CD-ROM or DVD-ROM audio out to the connector.
1
Pin No.
Definition
1
CD-L
2
GND
3
GND
4
CD-R
9
10
1
2
Pin No.
Definition
1
MIC2_L
2
GND
3
MIC2_R
4
-ACZ_DET
5
Line2_R
6
FSENSE1
7
FAUDIO_JD
8
No Pin
9
LINE2_L
10
FSENSE2
Pin No.
Definition
1
MIC
2
GND
3
MIC Power
4
N/A
5
Line Out (R)
6
N/A
7
N/A
8
No Pin
9
Line Out (L)
10
N/A
HD Audio:
AC'97 Audio:
HD Audio is the default setting for this connector. To enable AC'97 Audio, from BIOS settings,
set
Front Panel Type
under
Integrated Peripherals
to
AC97
.
