GA-8I865GME-775 Motherboard
- 22 -
English

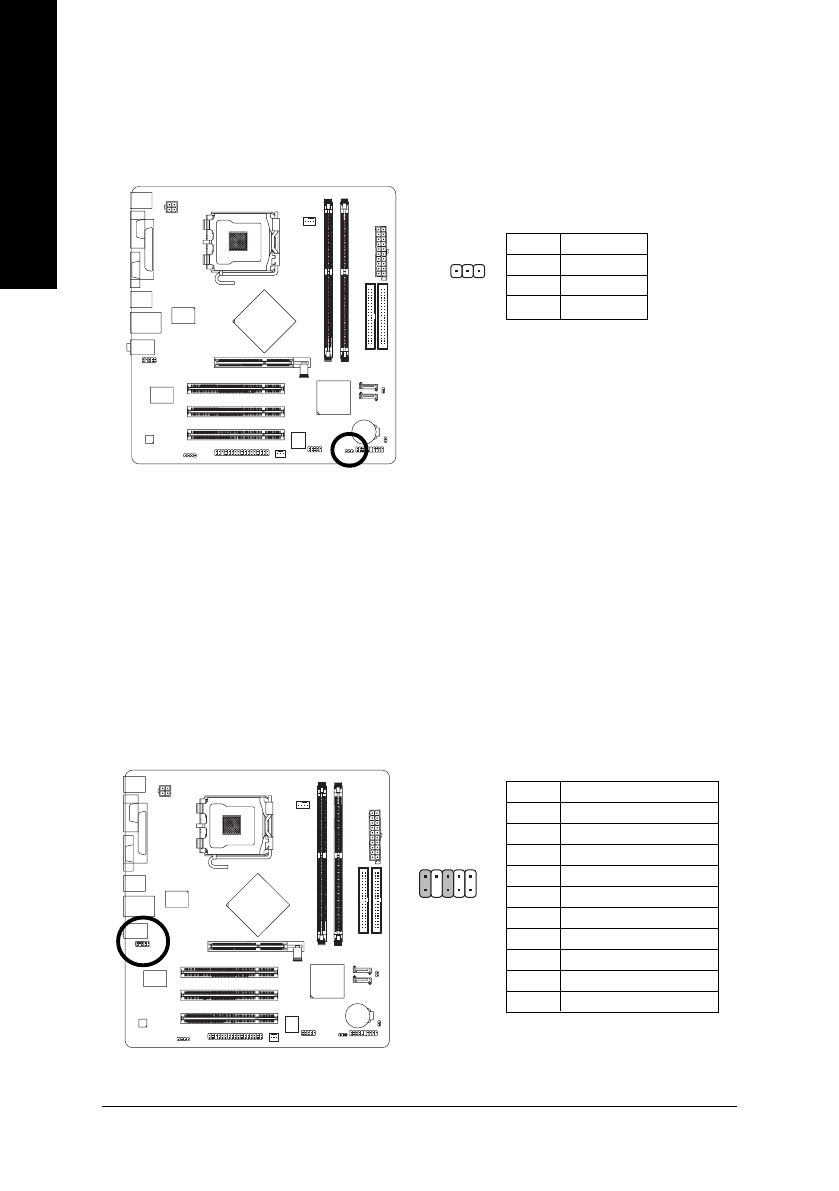

9) PWR_LED
The PWR_LED connector is connected with the system power indicator to indicate whether the
system is on/off. It will blink when the system enters suspend mode.
Pin No.
Definition
1
MPD+
2
MPD-
3
MPD-
10) F_AUDIO (Front Audio Panel Connector)
If you want to use Front Audio connector, you must remove 5-6, 9-10 Jumper. In order to utilize the
front audio header, your chassis must have front audio connector. Also please make sure the pin
assigments on the cable are the same as the pin assigments on the MB header. To find out if the
chassis you are buying support front audio connector, please contact your dealer.Please note,
you can have the alternative of using front audio connector or of using rear audio connector to play
sound.
2
9
1 0
1
Pin No.
Definition
1
MIC
2
GND
3
MIC_BIAS
4
POWER
5
FrontAudio(R)
6
Rear Audio (R)/ Return R
7
NC
8
No Pin
9
FrontAudio (L)
10
Rear Audio (L)/ Return L
1
