Hardware Installation
- 13 -
English

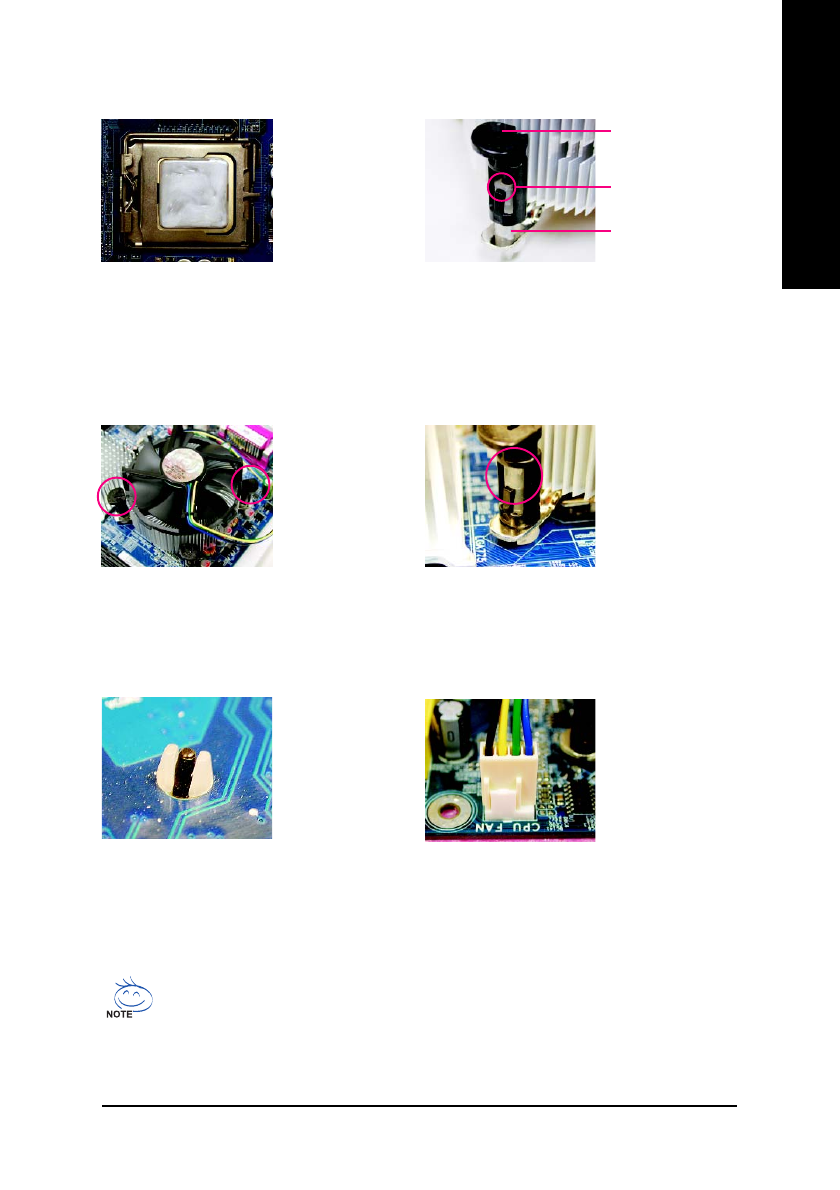

1-3-2 Installation of the CPU Cooler
Fig.1
Please apply an even layer of CPU cooler paste
on the surface of the installed CPU.
Fig. 2
(Turning the push pin along the direction of arrow is to
remove the CPU cooler, on the contrary, is to install.)
Please note the direction of arrow sign on the male
push pin doesn't face inwards before installation. (This
instruction is only for Intel boxed fan)
Male Push Pin
Female Push Pin
The top of Female Push Pin
Fig. 3
Place the CPU cooler atop the CPU and make
sure the push pins aim to the pin hole on the
m o t h e r b o a r d . P r e s s i n g d o w n t h e p u s h p i n s
diagonally.
Fig. 4
Please make sure the Male and Female push pin
a r e j o i n e d c l o s e l y . ( f o r d e t a i l e d i n s t a l l a t i o n
instructions, please refer to the CPU cooler instal-
lation section of the user manual)
Use extreme care when removing the CPU cooler because the thermal grease/tape between
the CPU cooler and CPU may adhere to the CPU. Inadequately removing the CPU cooler
may damage the CPU.
Fig. 6
Finally, please attach the power connector of the
CPU cooler to the CPU fan header located on the
motherboard.
Fig. 5
Please check the back of motherboard after
installing. If the push pin is inserted as the picture,
the installation is complete.
