- 23 -
Инсталляция аппаратного обеспечения

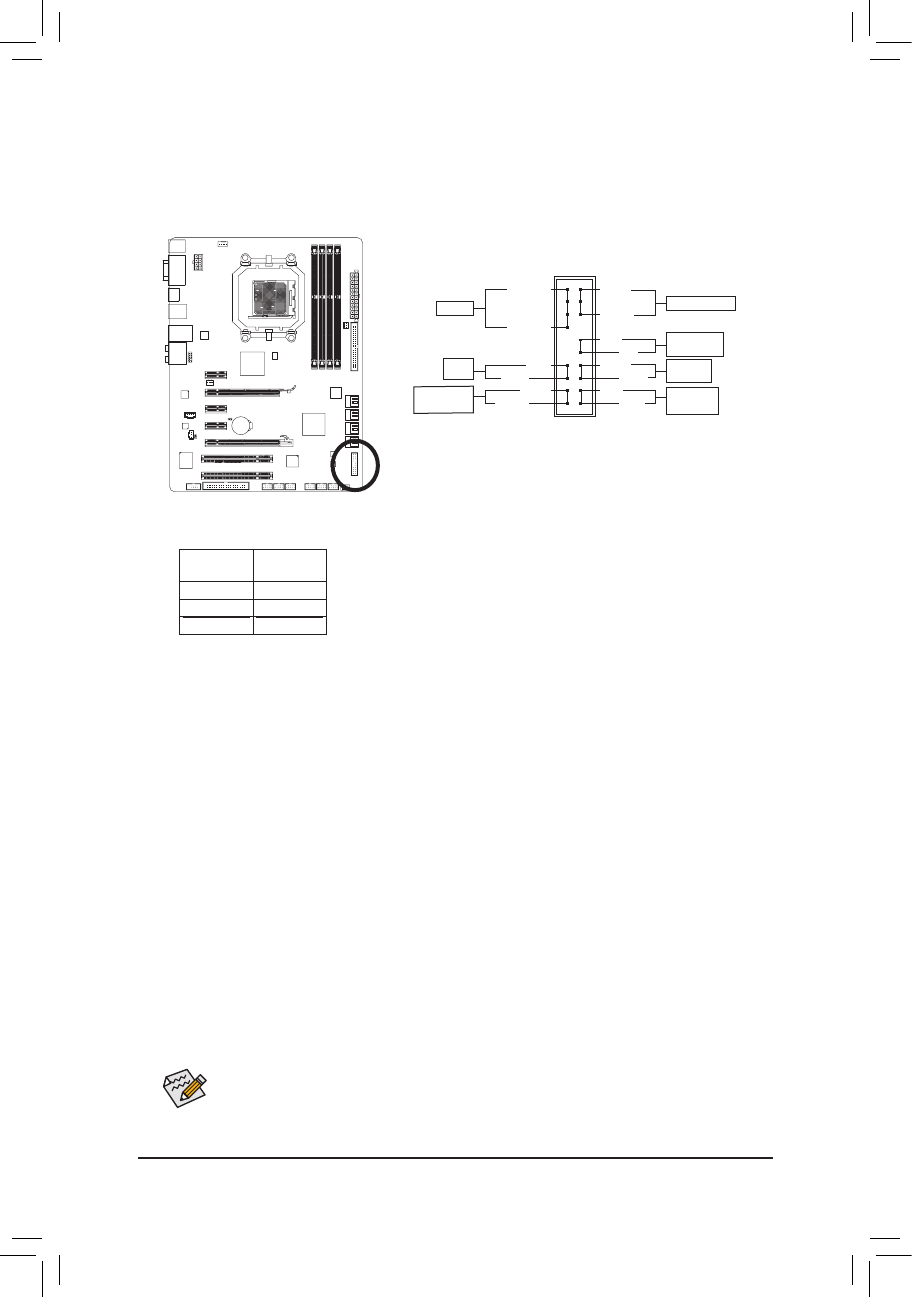

11) F_PANEL (Разъем фронтальной панели)
Подключите к контактной группе F_PANEL кнопки Power switch (Питание), Reset (Перезагрузка),
датчик вскрытия корпуса (Chassis intrusion), а также индикатор статуса шасси системного блока и
Speaker (Динамик), соблюдая полярность согласно инструкции (см. рис.)
•
PW
(Контакты кнопки Power, красный):
Подключите провода системной кнопки Power к соответствующим контактам на фронтальной панели. При
желании эту кнопку можно сконфигурировать на выключение ПК определенный образом (за дополнительной
информацией обратитесь к Главе 2, разделы BIOS Setup и Power management Setup).
•
SPEAK
(Контакты Динамика, оранжевый):
Подключите провода динамика ПК к соответствующим контактам на фронтальной панели. Во время
старта системы динамик оповещает пользователя об этапах загрузки с помощью специальных звуковых
сигналов. Один короткий сигнал означает успешную загрузку ПК. Если на этапе прохождения процедуры
POST возникают проблемы пользователь услышит характерные сигналы различной продолжительности.
Дополнительная информация о сигнала динами размещена в Главе 5 "Устранение неисправностей" .
•
HD (Контакты Индикатор активности жесткого диска, синий провод)
Подключите провода индикатора активности жесткого диска к соответствующим контактам на фронтальной
панели. Свечение индикатора соответствует передачи данных (операция чтения/записи).
•
RES
(Контакты кнопки Reset, зеленый):
Подключите провода системной кнопки Reset к соответствующим контактам на фронтальной панели.
Нажатие кнопки Reset на передней панели корпуса ПК приводит к перезагрузке компьютера.
•
CI
(Контакты Датчика вскрытия корпуса, серый):
Подключите провода датчика вскрытия корпуса к соответствующим контактам на фронтальной панели.
Данная функция работает на ПК, корпус которых оснащен соответствующим датчиком.
•
MSG/PWR
(Индикаторы Message/Power/Sleep LED, желтый/фиолетовый):
Подключите индикатор статуса системы к разъему фронтальной панели. После
включения системы светодиодный индикатор начнет светиться. Когда система
находится в режиме S1, индикатор мигает. Светодиодный индикатор полностью
отключается в те моменты, когда система переходит в режимы S3/S4 или
полностью выключена (режим S5).
Дизайн фронтальной панели у различных шасси (корпус ПК) может отличаться друг от
друга. По умолчанию на фронтальной панели представлены группы контактов динамика,
кнопок Power, Reset, индикатора активности жесткого диска и др. После подключения всех
проводов еще раз проверьте полярность перед включением ПК.
Индикатор питания
1
2
19
20
CI-
CI+
PWR-
PWR+
MSG-
PW-
SPEAK+
SPEAK-
MSG+
PW+
Статус системы/
Питание/Режим
Sleep
Динамик
Кнопка
питания
HD-
RES+
HD+
RES-
Индикатор
активности
жесткого диска
Кнопка
перезагрузки
Датчик вскрытия
корпуса
Статус
системы
Состояние
индикатора
S0
Активен
S1
Мигает
S3/S4/S5
Отключен
