Инсталляция аппаратного обеспечения
- 22 -
Для организации RAID-массива уровня 0 или 1
потребуется два накопителя.

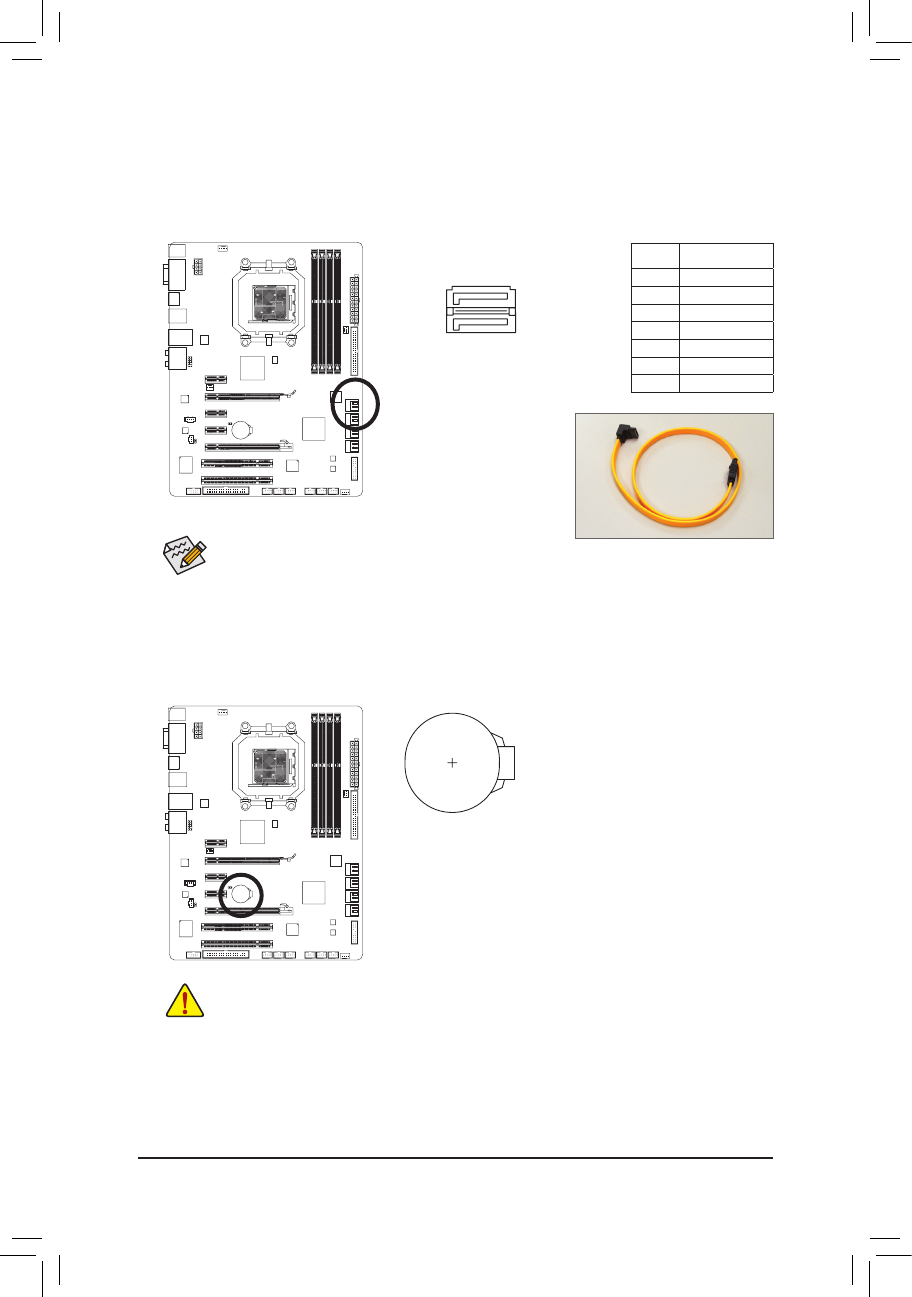

9) GSATA2_6/7 (Разъемы интерфейса SATA 3 Гбит/с, Контроллер GIGABYTE SATA2)
Разъем SATA соответствует спецификации SATA II и SATA (пиковая пропускная способность 3 Гбит/с и 1,5 Гбит/с
соответственно). Каждый SATA-разъем на плате обеспечивает подключение одного SATA-устройства. Контроллер GIGABYTE
SATA2 предоставляет возможность организовать для дисковой подсистемы массив уровня RAID 0 и RAID 1. Дополнительная
информация о конфигурировании RAID-массива размещена в Главе 5, "Конфигурирование SATA жестких дисков".
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
SATA-диску.
7
1
7
1
GSATA2_7
GSATA2_6
10) BAT (Батарея)
Батарея предназначена для сохранения значений критичных параметров в CMOS (например, конфигурация
BIOS и системное время), в те моменты, когда компьютер выключен. Замените батарею, если падение
напряжения достигло критичного уровня, или значения CMOS не точны, или не могут быть сохранены.
Удалив батарею можно очистить содержимое CMOS.
1. Выключите компьютер и отсоедините силовой кабель питания.
2. Аккуратно извлеките батарею из гнезда и выдержите минутную
паузу. Еще один способ очистки содержимого CMOS - накоротко
замкнуть положительный (+) и отрицательный (-) контакты гнезда
батареи с помощью отвертки в течение 5 с.
3. Установите батарею на прежнее место.
4. Подключите силовой кабель к блоку питания и включите ПК.
•
Прежде чем выполнять операцию извлечения батареи, всегда отключайте компьютер и отсоединяйте
силовой кабель питания.
•
Заменяйте батарею на эквивалентную. Характеристики батареи отличные от оригинальных могут
привести к разрушению корпуса элемента (микровзрыву).
•
Если не удается достоверно определить тип батареи или ее самостоятельная замена вызывает
затруднения, выясните у продавца или дилера адрес сервис-центра, способного выполнить эту
операцию.
•
Выполняя процедуру установки батареи, соблюдайте полярность. После установки положительный
полюс батареи (+) должен быть обращен к пользователю).
•
Использованные батареи должны быть утилизированы в соответствии с рекомендациями местных
регулирующих органов.
Нумерация
контактов
Пояснения
1
GND - контакт Земля
2
TXP
3
TXN
4
GND - контакт Земля
5
RXN
6
RXP
7
GND - контакт Земля
