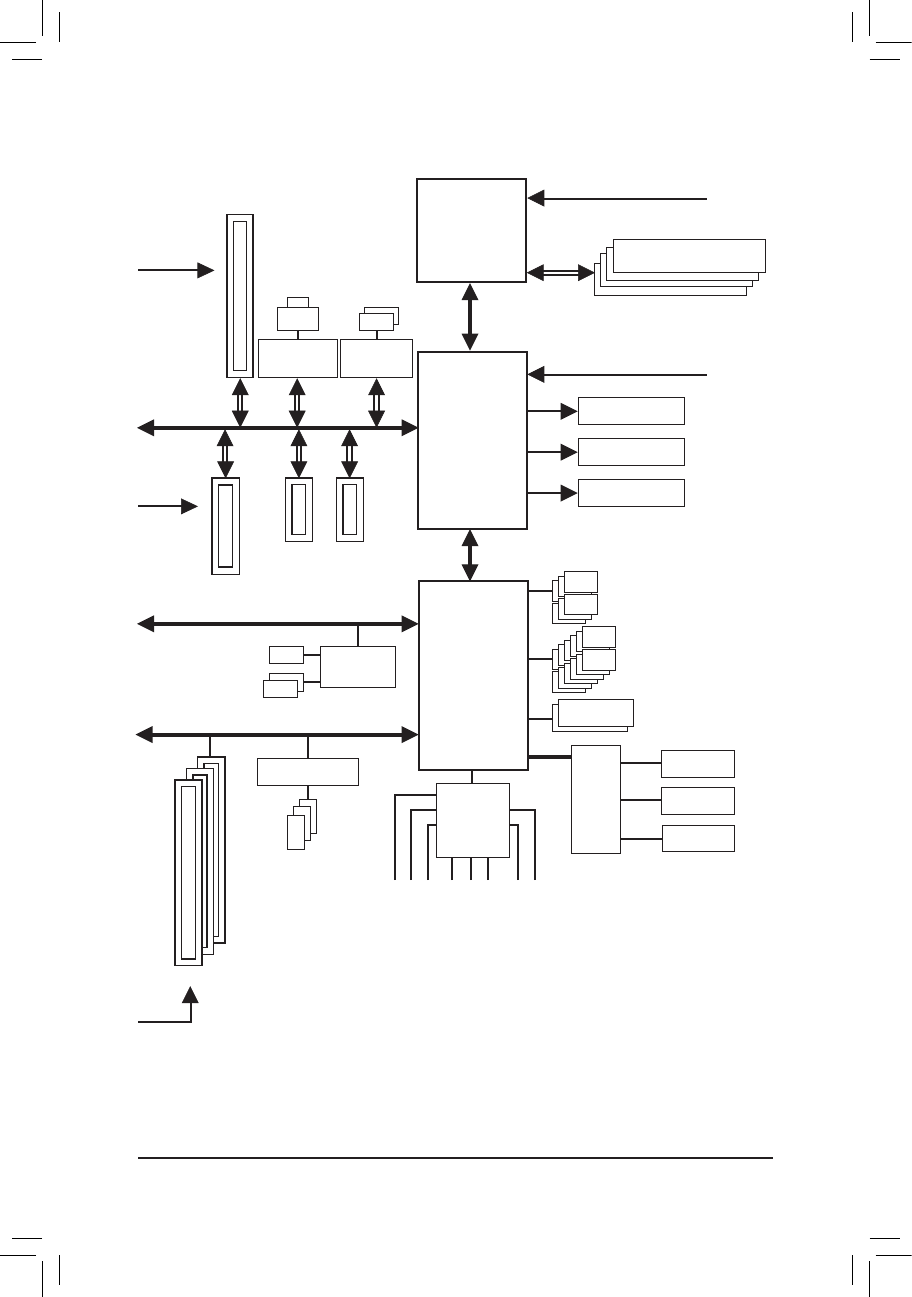

GA-880GA-UD3H Motherboard Block Diagram
(Note 1) Simultaneous output for DVI-D and HDMI is not supported.
(Note 2) The PCIEX1_2 slot shares bandwidth with the PCIEX4 slot. When the PCIEX4 slot is populated with a x4 card,
the PCIEX1_2 slot becomes unavailable.
Hyper Transport 3.0
AMD 880G
AMD SB850
CPU CLK+/- (200 MHz)
Dual Channel Memory
Center/Subwoofer Speaker Out
Line Out
MIC
Line In
S/PDIF In S/PDIF Out
Side Speaker Out
Surround Speaker Out
CODEC
PCI Bus
T.I. TSB43AB23
3 IEEE 1394a
AM3 CPU
3 PCI
PCI CLK
(33 MHz)
DDR3 1866 (O.C.)/
1333/1066 MHz
Floppy
COM Port
iTE
IT8720
Dual BIOS
LPC
Bus
PS/2 KB/Mouse
12 USB 2.0/1.1
6 SATA 6Gb/s
PCI Express Bus
PCI Express Bus
PCIe CLK
(100 MHz)
x1
x1
x4
2 PCI Express x1
(Note 2)
1 PCI Express x4
(Note 2)
2 SATA 3Gb/s
x1
x1
GIGABYTE
SATA2
2 USB 3.0/2.0
Renesas
D720200
LAN
RJ45
Realtek
RTL8111D/E
ATA-133/100/66/33
IDE Channel
PCIe CLK
(100 MHz)
1 PCI Express x16
x16
GFX CLK (100 MHz)
D-Sub
DVI-D
(Note 1)
HDMI
(Note 1)
