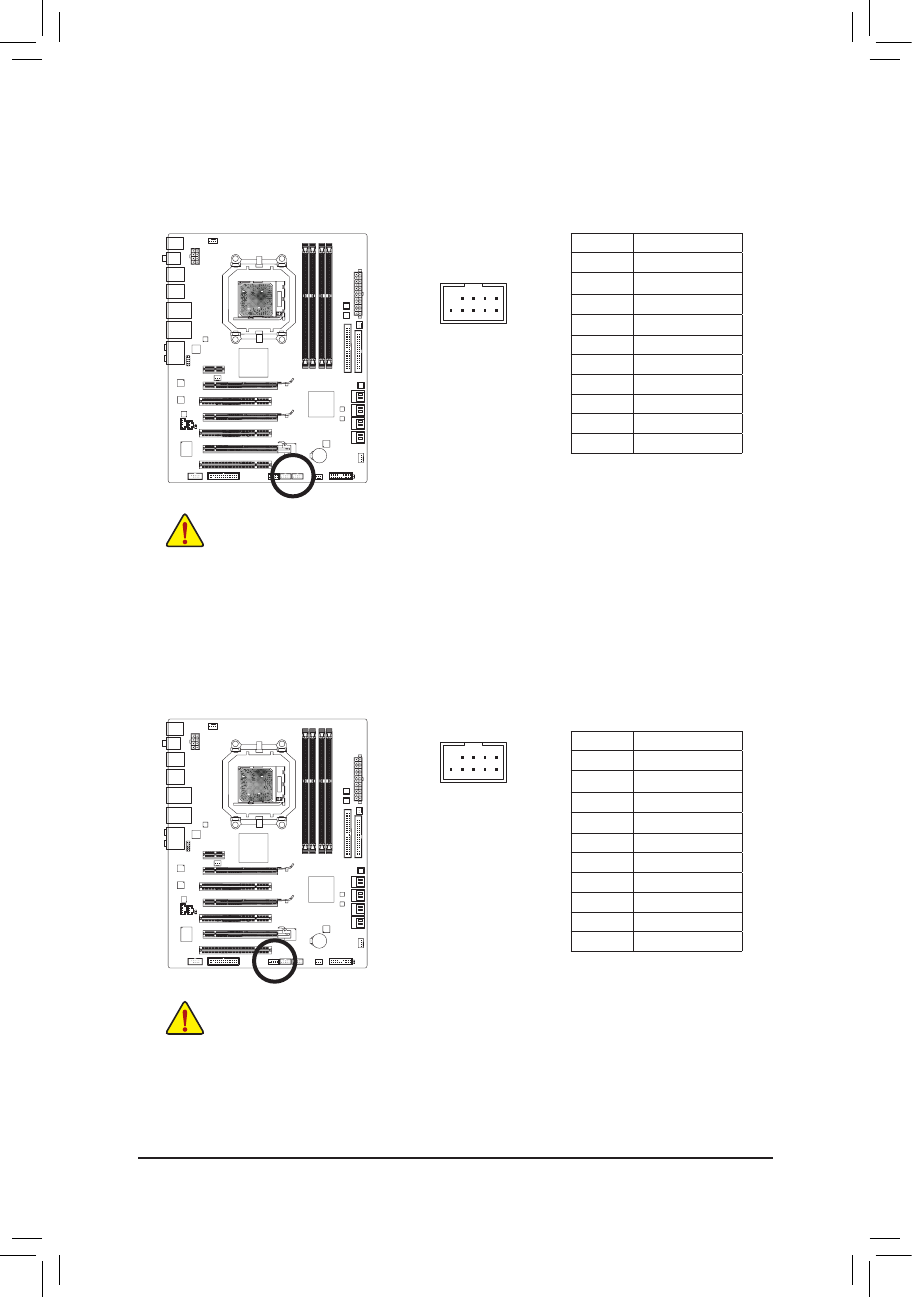

Инсталляция аппаратного обеспечения
- 24 -
17) F_1394 (Разъем интерфейса IEEE 1394a)
Разъем удовлетворяет требованиям спецификации IEEE 1394a. Каждый разъем на плате
позволяет подключить один IEEE 1394a-порт на выносной планке. По вопросам приобретения
выносных планок обратитесь к локальному дилеру.
Не подключайте кабель USB-портов на выносной планке к разъему IEEE 1394 на
•
системной плате
Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать
•
выносную планку с портом IEEE 1394a, выключите ПК и отсоедините силовой кабель от
блока питания.
Для того чтобы выполнить соединение IEEE 1394-устройства с ПК, сначала подключите
•
интерфейсный кабель к компьютеру, а затем к устройству. Заранее позаботьтесь о
надежности соединения.
10
9
2
1
16) F_USB1/F_USB2 (Разъемы USB)
Эти разъемы удовлетворяют требованиям спецификации USB 2.0/1.1 Каждый USB-разъем на
плате позволяет подключить два USB-порта на выносной планке. По вопросам приобретения
выносных планок обратитесь к локальному дилеру.
Не подключайте в USB-разъемы на системной плате 10-контактные разъемы портов
•
IEEE 1394 на выносных планках.
Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать
•
выносную планку с USB-разъемами, выключите ПК и отсоедините силовой кабель от
блока питания.
10
9
2
1
Контакты Пояснения
1
Power (5V)
2
Power (5V)
3
USB DX-
4
USB DY-
5
USB DX+
6
USB DY+
7
GND
8
GND
9
No Pin
10
NC
Контакты Пояснения
1
TPA+
2
TPA-
3
GND
4
GND
5
TPB+
6
TPB-
7
Power (12V)
8
Power (12V)
9
No Pin
10
GND
