Инсталляция аппаратного обеспечения
- 14 -

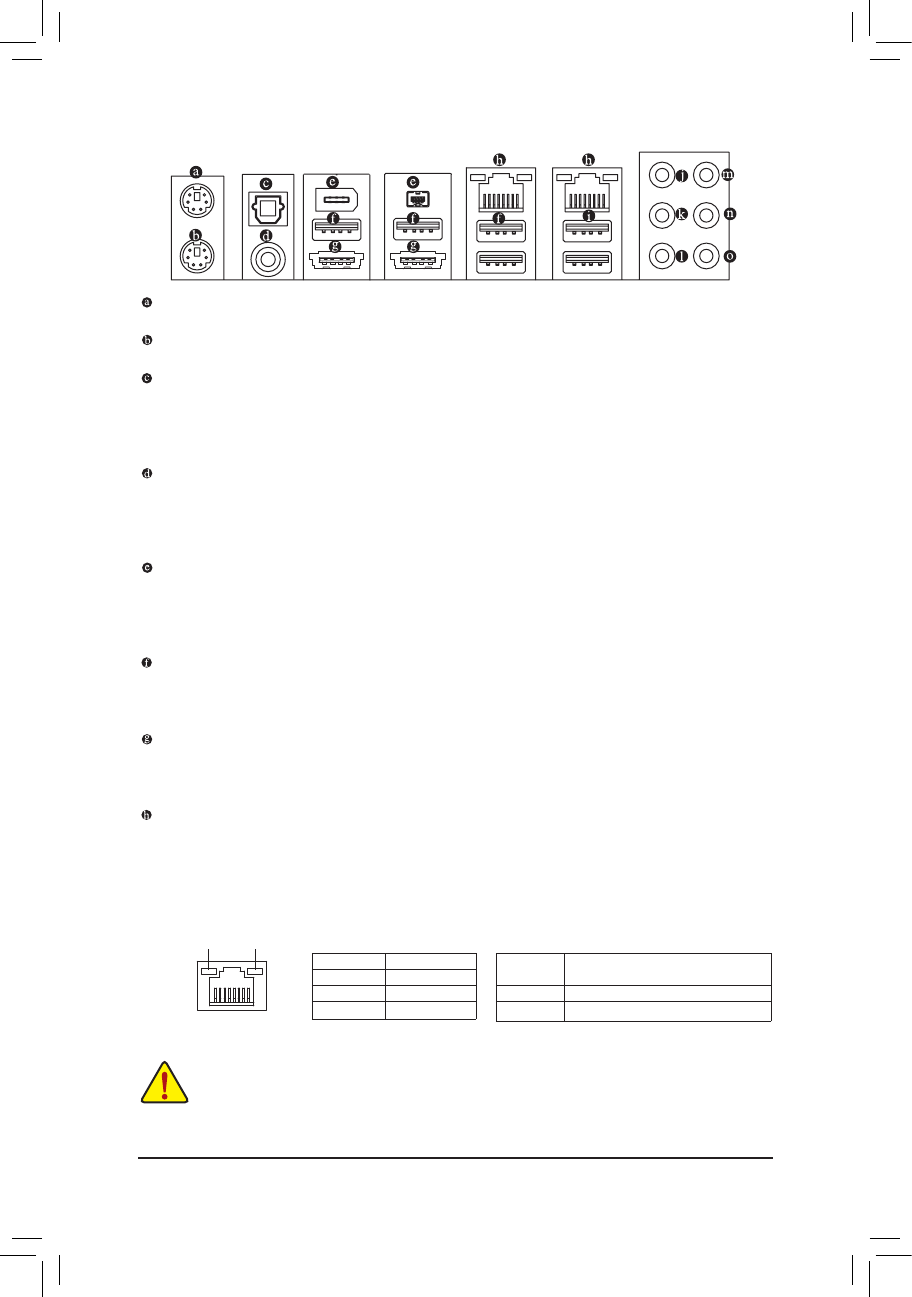

1-7 Интерфейсные разъемы на задней панели
PS/2 порт мыши
Этот порт предназначен для подключения мыши с интерфейсом PS/2.
PS/2 порт клавиатуры
Этот порт предназначен для подключения клавиатуры с интерфейсом PS/2.
Оптический "Выход" цифрового S/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или внешние
устройства обработки аудиоконтента (требуется специальный оптический кабель). Прежде
чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы способны
взаимодействовать между собой средствами S/PDIF-интерфейса.
Коаксиальный "Выход" цифрового S/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или внешние
устройства обработки аудиоконтента (требуется соответствующий кабель). Прежде чем использовать
этот разъем, убедитесь в том, что все звенья аудиоподсистемы способны взаимодействовать между
собой средствами S/PDIF-интерфейса.
Puerto IEEE 1394a
Порт IEEE 1394 поддерживает спецификацию IEEE 1394a и предоставляет возможность подключать к
ПУ высокоскоростные устройства в режиме hot plug (т.н. "горячая замена" - подключение/отключение
устройства к системе без необходимости отключения ПК). Используйте этот порт для подключения
периферийных устройств с интерфейсом IEEE 1394.
USB2.0/1.1 порт
Порты USB удовлетворяют требованиям спецификации USB 2.0/1.1 и предназначены для
подключения клавиатуры, мыши, принтера, флэш-накопителей, а также других периферийных
устройств с USB-интерфейсом.
Комбинированный порт eSATA/USB
Этот порт удовлетворяет требованиям спецификации SATA 3 Гбит/с и USB 2.0/1.1 и предназначен для
подключения внешних SATA-накопителей, а также клавиатуры, мыши, принтера, флэш-накопителей, а
также других периферийных устройств с USB-интерфейсом.
Сетевая розетка RJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до 1 Гбит/с).
В таблице приведены возможные состояния LAN-порта, о которых информируют два светодиодных
индикатора на розетке.
Индикатор активности LAN-порта:
Индикатор LAN-соединения/Скорость:
Индикатор
активности
LAN-порта
Индикатор
LAN-соединения/
Скорость
Порт LAN-интерфейса
Прежде чем удалять кабель из сетевой розетки RJ-45, размещенной на задней панели
•
системной платы, разорвите соединение с активным сетевым устройством, отключив от него
LAN-кабель, а уже затем отключите кабель от разъема на системной плате.
Удалять LAN-кабель из сетевой розетки RJ-45 следует аккуратно в направлении
•
перпендикулярном задней стенке корпуса ПК (не раскачивая и не изгибая).
Состояние
Скорость
Оранжевый
1 Гбит/с
Зеленый
100 Мбит/с
Выключен
10 Мбит/с
Активность
индикатора
Пояснения
Мигает
Осуществляется прием и передача данных
Выключен
Прием и передача данных отсутствуют
