第二章: 硬體安裝 | 15
H61MHV3

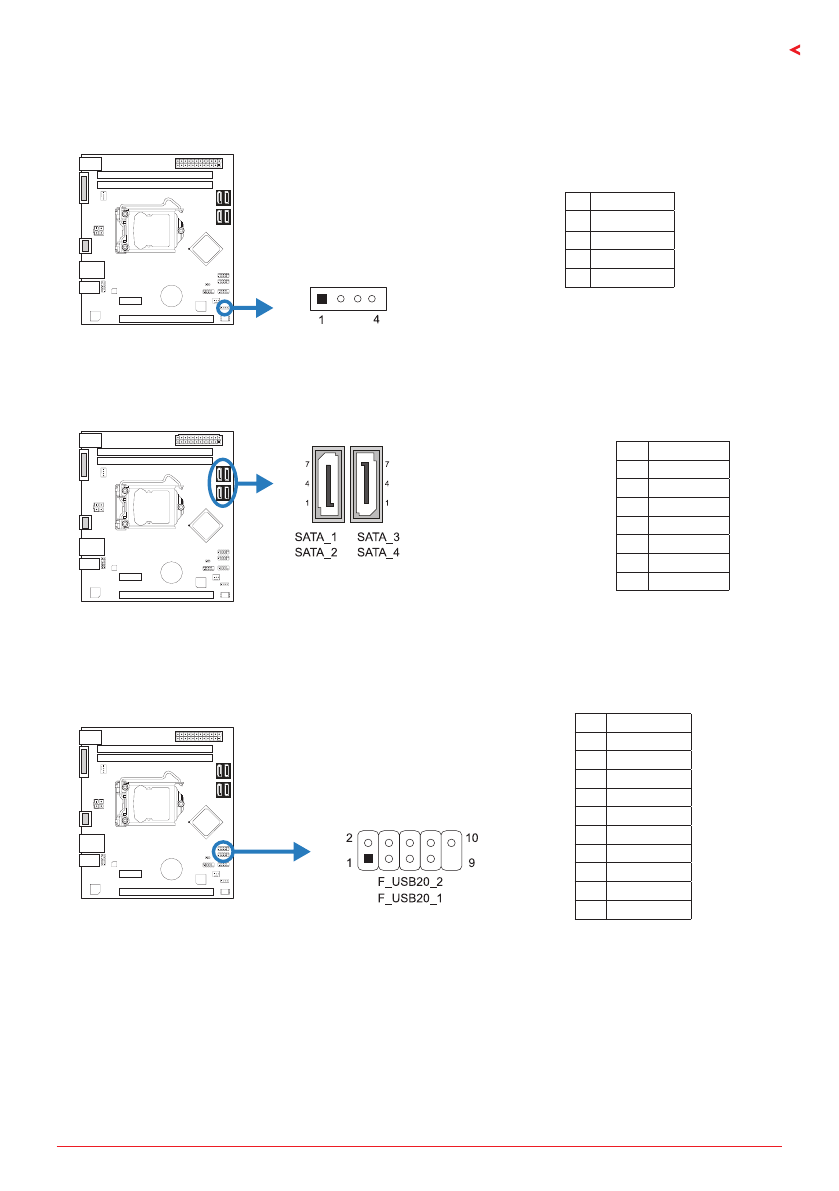

SPKR: 揚聲器接頭
此4針腳接頭提供您連接揚聲器。
針 定義
1
+5V
2
N/A
3
N/A
4
揚聲器
SATA_1/ SATA_2/ SATA_3/ SATA_4: Serial ATA 2�0接頭
此接頭通過SATA數據線連接SATA硬碟。
針
定義
1
接地
2
TX+
3
TX-
4
接地
5
RX-
6
RX+
7
接地
F_USB20_1/ F_USB20_2: 前置面板USB 2�0接頭
此接頭連接器允許用戶在PC前置面板上添加USB接頭，並且可與各種外部外接設備取得
連接。
針
定義
1
+5V (fused)
2
+5V (fused)
3
USB-
4
USB-
5
USB+
6
USB+
7
接地
8
接地
9
Key
10
NC
