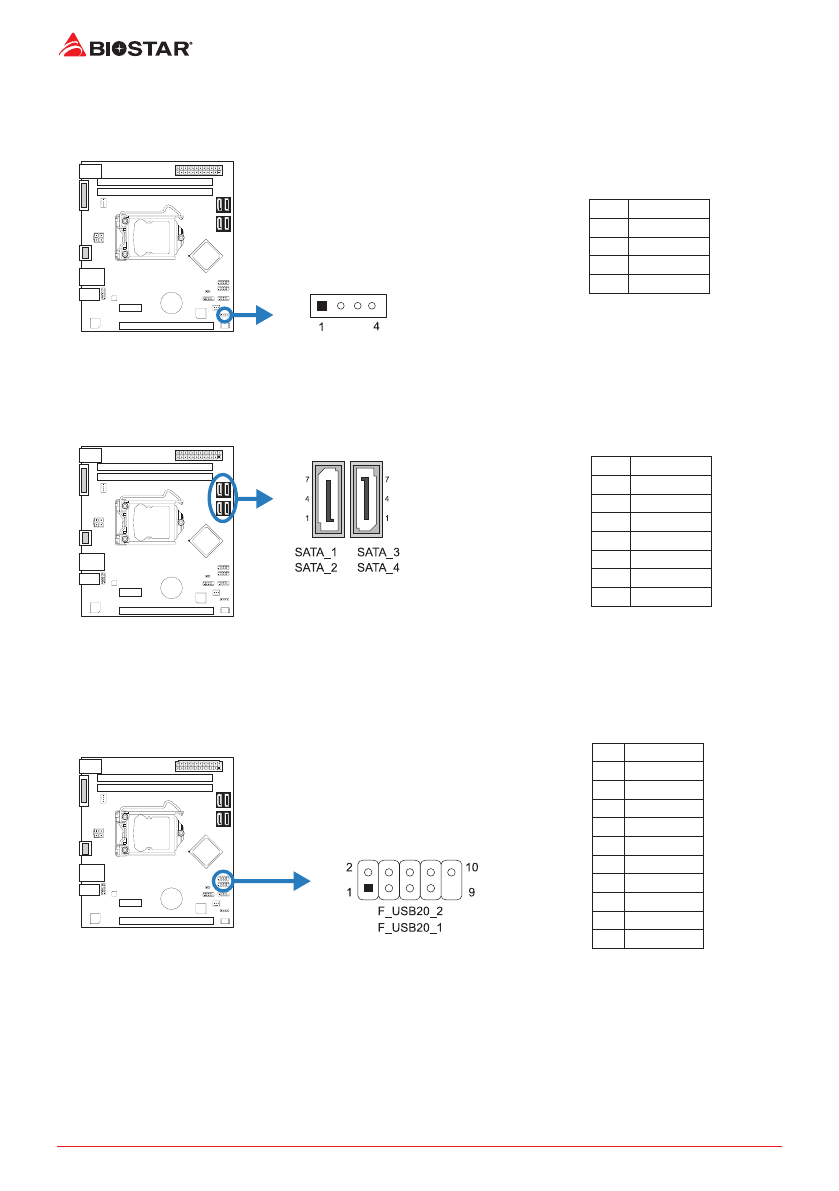

16 | 챕터 2: 하드웨어 설치
SPKR: 섀시 스피커 헤더
섀시 스피커를이 헤더에 연결하십시오.
핀
배열
1
+5V
2
N/A
3
N/A
4
Speaker
SATA_1/ SATA_2/ SATA_3/ SATA_4: 시리얼 ATA 2�0 커넥터
이 커넥터들은 SATA 케이블을 통해 SATA 하드 디스크 드라이브에 연결됩니다.
핀
배열
1
Ground
2
TX+
3
TX-
4
Ground
5
RX-
6
RX+
7
Ground
F_USB20_1/ F_USB20_2: 전면 패널 USB 2�0 포트용 헤더
이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며, 광범위한
외장 장치들과 연결할 수 있습니다.
핀
배열
1
+5V (fused)
2
+5V (fused)
3
USB-
4
USB-
5
USB+
6
USB+
7
Ground
8
Ground
9
Key
10
NC
