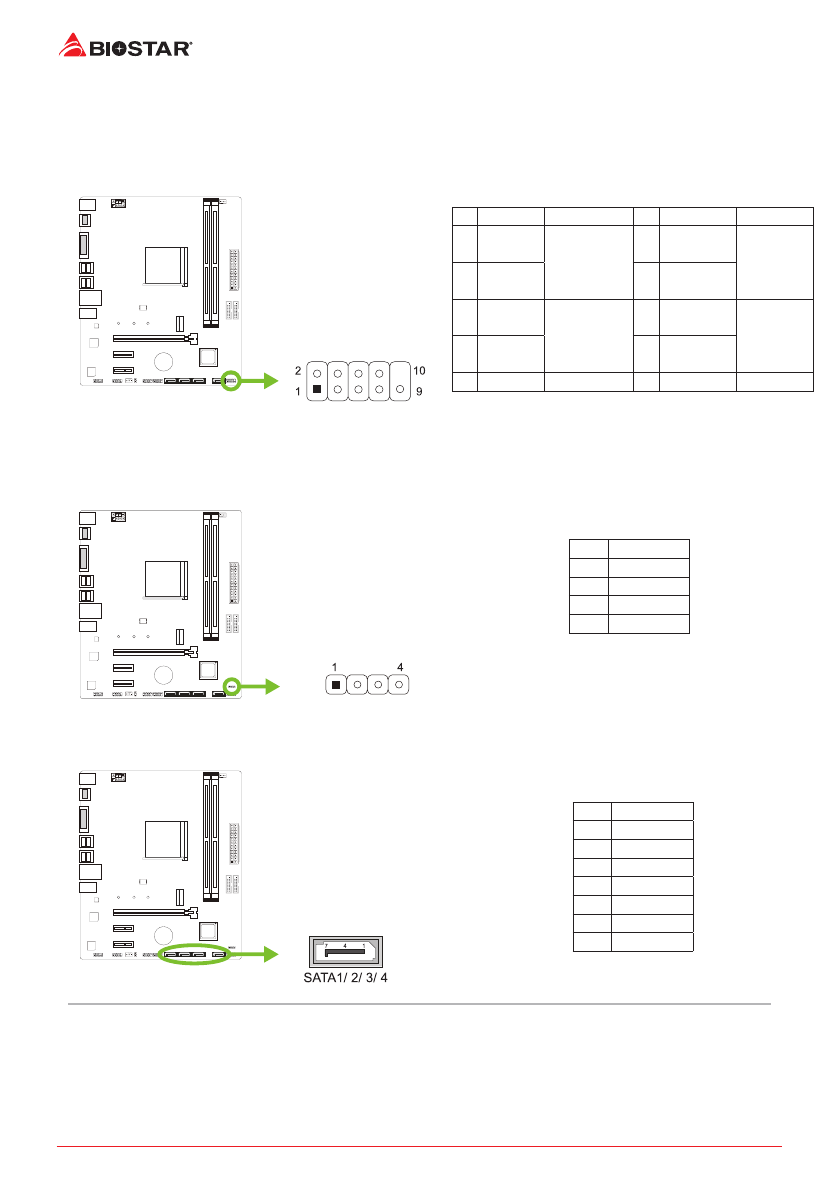

16 | 챕터 2: 하드웨어 설치
PANEL1: 전면 패널 헤더
커넥터에는 전원 켜기, 재설정, HDD LED 및 전원 LED 연결이 포함됩니다. 사용자가
PC 케이스의 전면 패널 스위치 기능을 연결할 수 있습니다.
핀 배열
기능
핀 배열
기능
1
HDD LED
(+)
하드드라이브
LED
2
Power LED
(+)
파워 LED
3
HDD LED
(-)
4
Power LED
(-)
5
Ground
리셋 버튼
6
Power
button
전원 버튼
7
Reset
control
8
Ground
9
NC
NC
10 NA
NA
PC-SPKR1: 섀시 스피커 헤더
섀시 스피커를이 헤더에 연결하십시오.
핀
배열
1
+5V
2
N/A
3
N/A
4
Speaker
SATA1/ SATA2/ SATA3/ SATA4: 시리얼 ATA 커넥터
이 커넥터들은 SATA 케이블을 통해 SATA 하드 디스크 드라이브에 연결됩니다.
핀
배열
1
Ground
2
TX+
3
TX-
4
Ground
5
RX-
6
RX+
7
Ground
