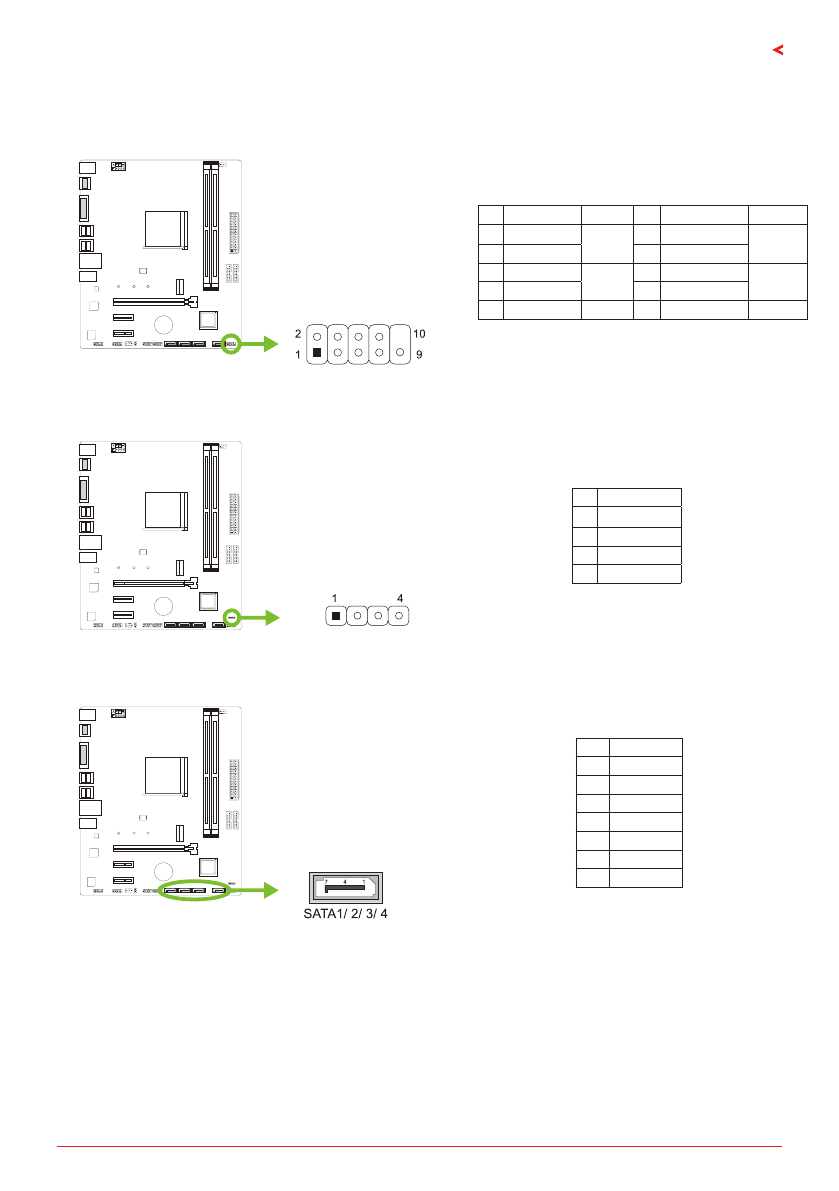

Chapter 2: Hardware installation
| 15
B550MH
PANEL1: Front Panel Header
This connector includes Power-on, Reset, HDD LED and Power LED connections. It allows user
to connect the PC case’s front panel switch functions.
Pin Assignment
Function
Pin Assignment
Function
1
HDD LED(+) HDD
LED
2
Power LED (+) Power
LED
3
HDD LED(-)
4
Power LED (-)
5
Ground
Reset
Button
6
Power Button
Power-On
Button
7
Reset Control
8
Ground
9
NC
NC
10
NA
NA
PC-SPKR1: Chassis Speaker Header
Please connect the chassis speaker to this header.
Pin Assignment
1
+5V
2
N/A
3
N/A
4
Speaker
SATA1/ SATA2/ SATA3/ SATA4: Serial ATA 6.0 Gb/s Connectors
These connectors connect to SATA hard disk drives via SATA cables.
Pin Assignment
1
Ground
2
TX+
3
TX-
4
Ground
5
RX-
6
RX+
7
Ground
