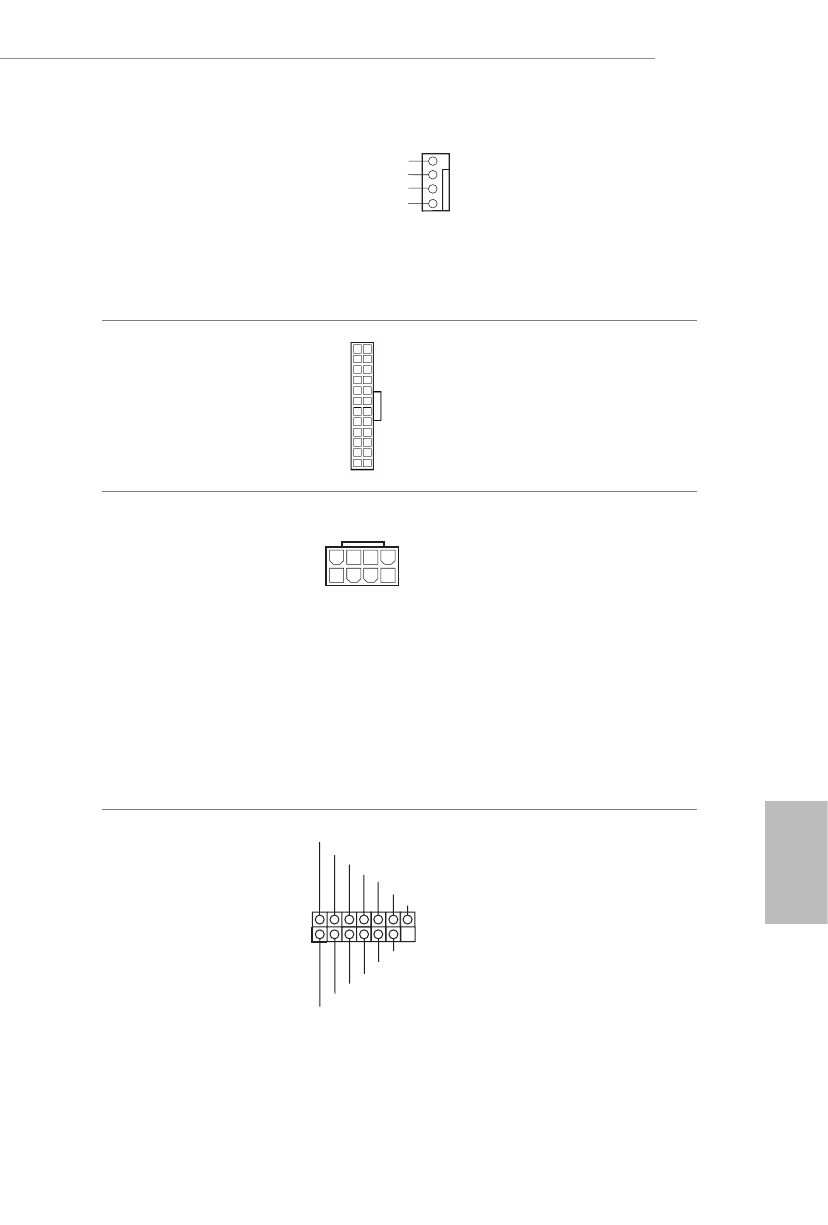

63

B660M-HDV

Italiano

Italiano

Connettore ventola CPU /
pompa dell'acqua
(CPU_FAN2/WP a 4 pin)
(vedere pag. 1, n. 19)

GND

FAN_VOLTAGE

CPU_FAN_SPEED

FAN_SPEED_CONTROL

4

3

2

1

Questa scheda madre è dotata
di un connettore per la ventola
della CPU con raffreddamento ad
acqua a 4 pin. Se si decide di colle-
gare una ventola della CPU con
raffreddamento ad acqua a 3 pin,
collegarla al pin 1-3.

Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 5)

Questa scheda madre è dotata
di un connettore di alimentazio-
ne ATX a 24 pin. Per utilizzare
un'alimentazione ATX a 20 pin,
collegarla lungo il pin 1 e il pin 13.

Connettore di
alimentazione ATX da
12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 1)

Questa scheda madre è dotata di
un connettore di alimentazione
ATX da 12 V a 8 pin. Per utilizzare
un'alimentazione ATX a 4 pin,
collegarla lungo il pin 1 e il pin 5.

*Attenzione: Assicurarsi che il
cavo di alimentazione collegato
sia per la CPU e non la scheda
grafica. Non inserire il cavo di
alimentazione PCIe in questo
connettore.

Connettore SPI TPM
(SPI_TPM_J1 a 13 pin)
(vedere pag. 1, n. 10)

Questo connettore supporta il
sistema SPI Trusted Platform
Module (TPM), che può
archiviare in modo sicuro chiavi,
certificati digitali, password e dati.
Un sistema TPM permette anche
di potenziare la sicurezza della
rete, di proteggere identità digitali
e di garantire l'integrità della
piattaforma.

12



 1

24

13

4                            1

8                            5

1

SPI_DQ3

SPI_PWR

SPI_DQ2

SPI_CS0

Dummy

CLK

SPI_MISO

SPI_MOSI

GND

SPI_TPM_CS#

RST#

RSMRST#

TPM_PIRQ
