105

B660M-HDV

Polsk

i

Polsk
i

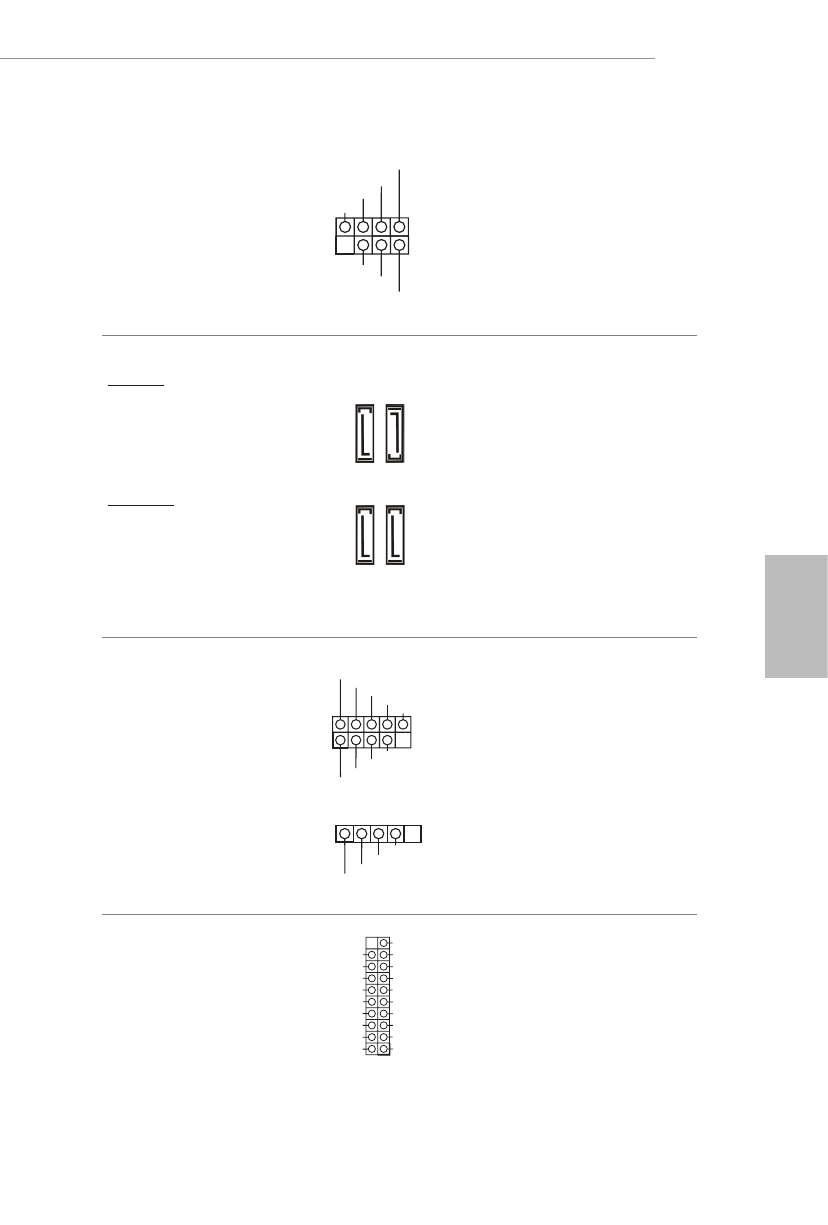

Złącze główkowe
naruszenia obudowy i
głośnika
(7-pinowe SPK_CI1)
(sprawdź s.1, Nr 13)

Podłącz to tego złącza główkowe-
go naruszenie obudowy i głośnik
obudowy.

Złącza Serial ATA3
Pionowy:
(SATA3_0:
sprawdź s.1, Nr 8)
(SATA3_1:
sprawdź s.1, Nr 7)
Kąt prosty:
(SATA3_2:
sprawdź s.1, Nr 9)(Górny)
(SATA3_3:
sprawdź s.1, Nr 9)(Dolny)

Te cztery złącza SATA3 obsłu-
gują kable danych SATA dla
wewnętrznych urządzeń pamięci
z szybkością transferu danych do
6,0 Gb/s.
* Jeśli gniazdo M2_2 jest zajęte
przez urządzenie M.2 typu SATA,
zostanie wyłączone SATA3_3.

Złącza główkowe USB 2.0
(9-pinowe USB3_4)
(sprawdź s.1, Nr 16)

(4-pinowe USB5)
(sprawdź s.1, Nr 15)

Na tej płycie głównej znajdują się
dwa złącza główkowe USB 2.0.

Złącza główkowe USB 3.2
Gen1
(19-pinowe F_USB3_1_2)
(sprawdź s.1, Nr 6)

Na tej płycie głównej znajduje się
jedno złącze główkowe. To złącze
główkowe USB 3.2 Gen1 może
obsługiwać dwa porty.

SA

TA3_0

SA

TA3_3

SA

TA3_2

SA

TA3_1

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

+5V

DUMMY

SIGNAL

GND

DUMMY

SPEAKER

DUMMY

GND

P+0

P-0

USB_PWR

1

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +
