English

3

A520M-ITX/ac

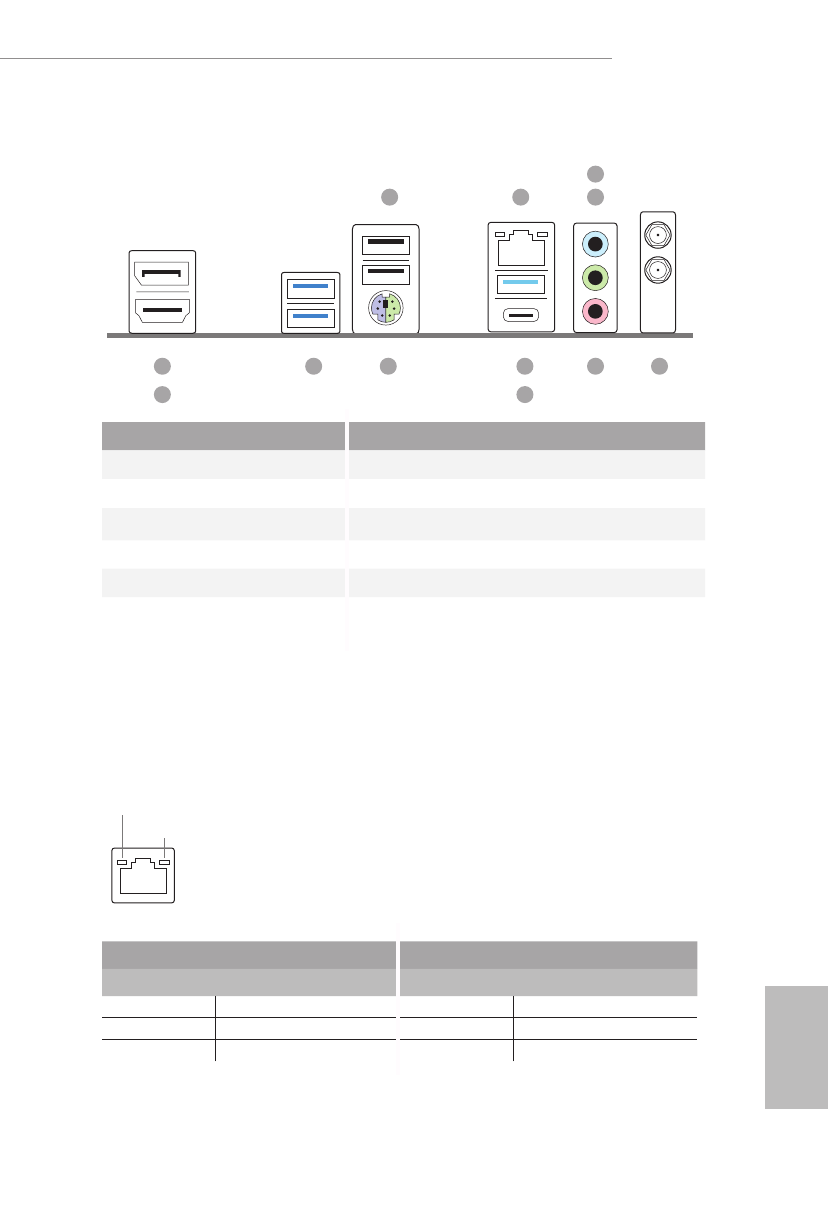

I/O Panel

No. Description

No. Description

1

USB 2.0 Ports (USB_12)*

7

USB 3.2 Gen1 Type-A Port (USB3_3)

2

LAN RJ-45 Port**

8

USB 3.2 Gen1 Type-C Port (USB3_TC_1)

3

Line In (Light Blue)***

9

PS/2 Mouse/Keyboard Port

4

Front Speaker (Lime)***

10

USB 3.2 Gen1 Type-A Port (USB3_1_2)

5

Antenna Ports

11

DisplayPort 1.4

6

Microphone (Pink)***

12

HDMI Port

** There are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications.

Activity / Link LED

Speed LED

Status

Description

Status

Description

Off

No Link

Off

10Mbps connection

Blinking

Data Activity

Orange

100Mbps connection

On

Link

Green

1Gbps connection

ACT/LINK LED

SPEED LED

LAN Port

5

6

7

9

10

11
12

8

4

2

1

3

* Please note that the USB_12 consume auxiliary power (+5VSB) while the other USB ports consume DUAL
Power (+5VDUAL). The USB_12 are optimal for connecting the USB Type speaker and headset..
