English
29
A520M-HDV
A520M-HVS

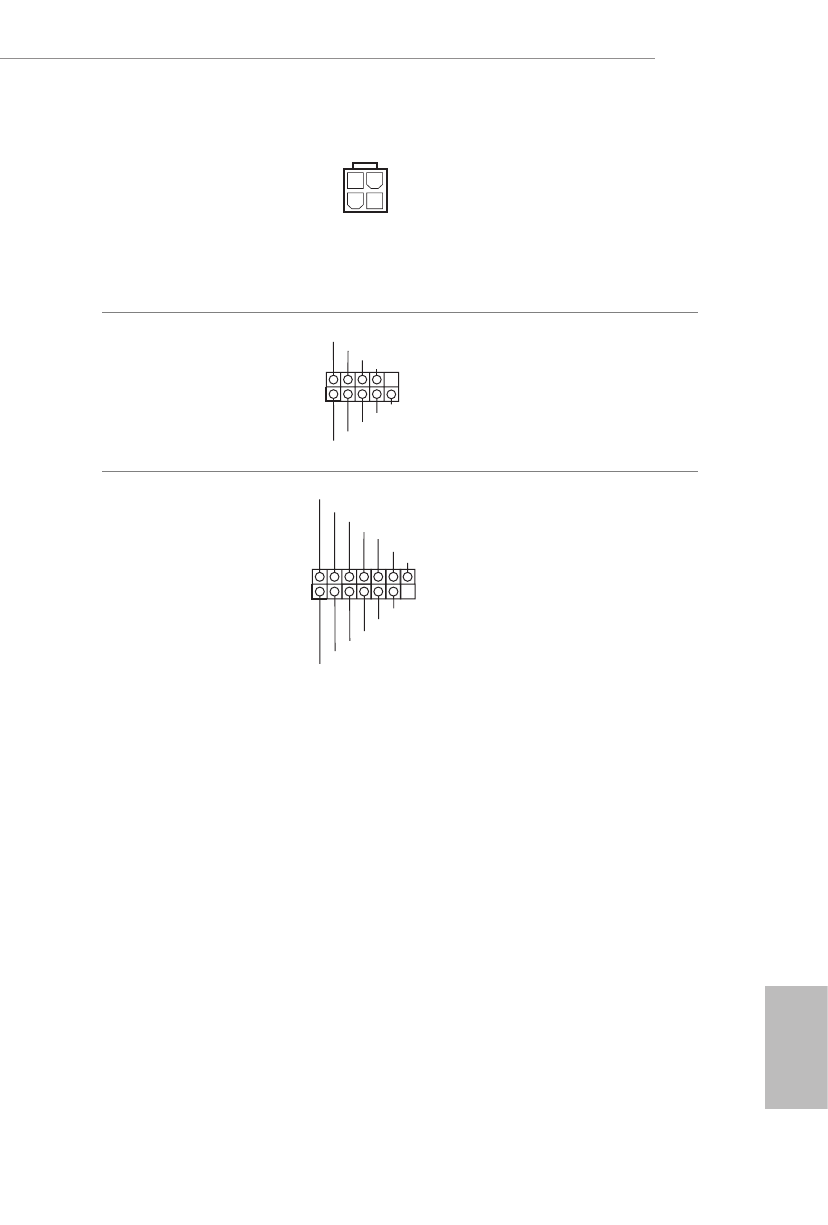

ATX 12V Power
Connector
(4-pin ATX12V1)
(see p.1 or 2, No. 1)
Please connect an ATX
12V power supply to this
connector.
*The power supply plug
fits into this connector in
only one orientation.
Serial Port Header
(9-pin COM1)
(see p.1 or 2, No. 13)
This COM1 header
supports a serial port
module.
SPI TPM Header
(13-pin SPI_TPM_J1)
(see p.1 or 2, No. 16)
This connector supports SPI
Trusted Platform Module (TPM)
system, which can securely store
keys, digital certificates, pass-
words, and data. A TPM system
also helps enhance network
security, protects digital
identities, and ensures platform
integrity.
C C T S # 1
R RT S # 1
D D S R # 1
D D T R # 1
R R X D 1
G N D
T T X D 1
D D C D # 1
1
R R I # 1
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
