A520M-HDV

A520M-HVS

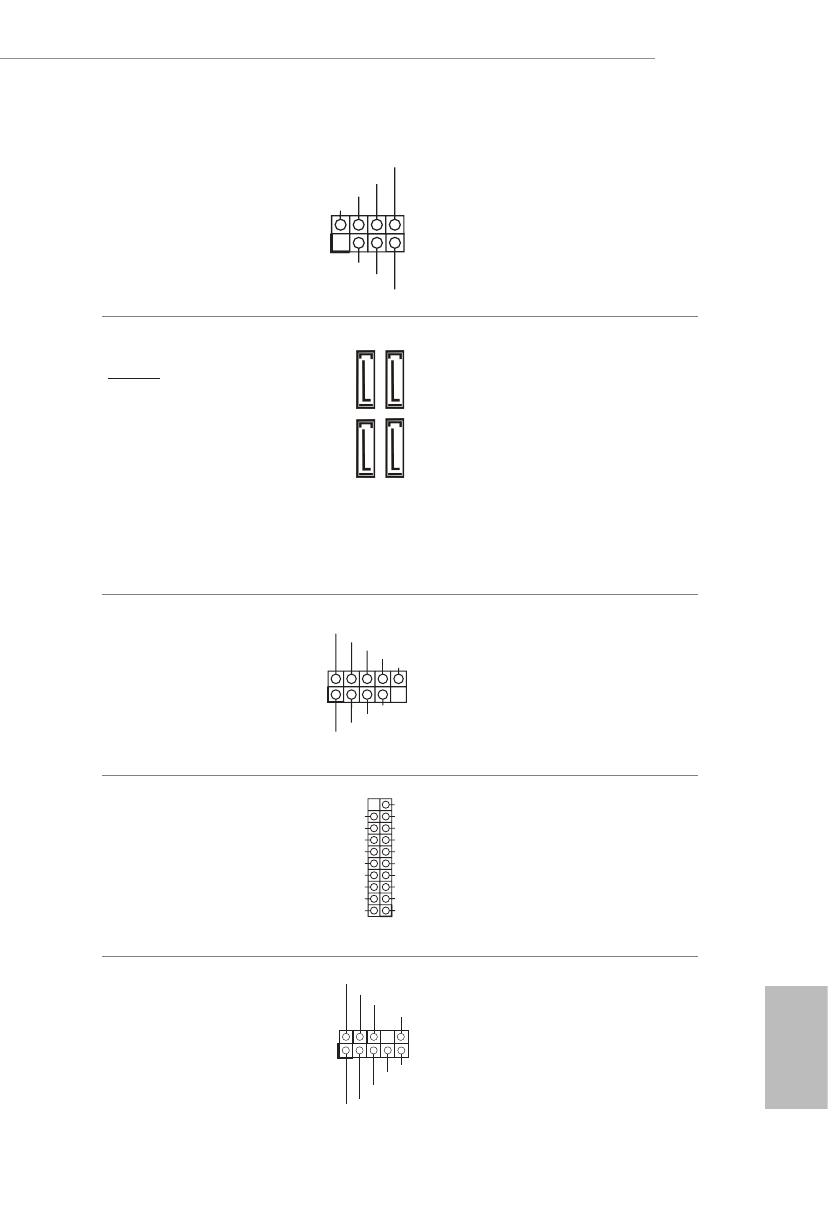

Chassis Intrusion and
Speaker Header
(7-pin SPK_CI1)
(see p.1 or 2, No. 9)

Please connect the
chassis intrusion and the
chassis speaker to this
header.

Serial ATA3 Connectors
Vertical:
(SATA3_1:
see p.1 or 2, No. 7) (Upper)
(SATA3_2:
see p.1 or 2, No. 7) (Lower)
(SATA3_3:
see p.1 or 2, No. 6) (Upper)
(SATA3_4:
see p.1 or 2, No. 6) (Lower)

These four SATA3
connectors support SATA
data cables for internal
storage devices with up to
6.0 Gb/s data transfer rate.

USB 2.0 Headers
(9-pin USB_3_4)
(see p.1 or 2, No. 11)
(9-pin USB_5_6)
(see p.1 or 2, No. 12)

There are two headers
on this motherboard.
Each USB 2.0 header can
support two ports.

USB 3.2 Gen1 Header
(19-pin USB3_5_6)
(see p.1 or 2, No. 5)

There is one header on
this motherboard. This
USB 3.2 Gen1 header can
support two ports.

Front Panel Audio Header
(9-pin HD_AUDIO1)
(see p.1 or 2, No. 15)

This header is for
connecting audio devices
to the front audio panel.
