English

18

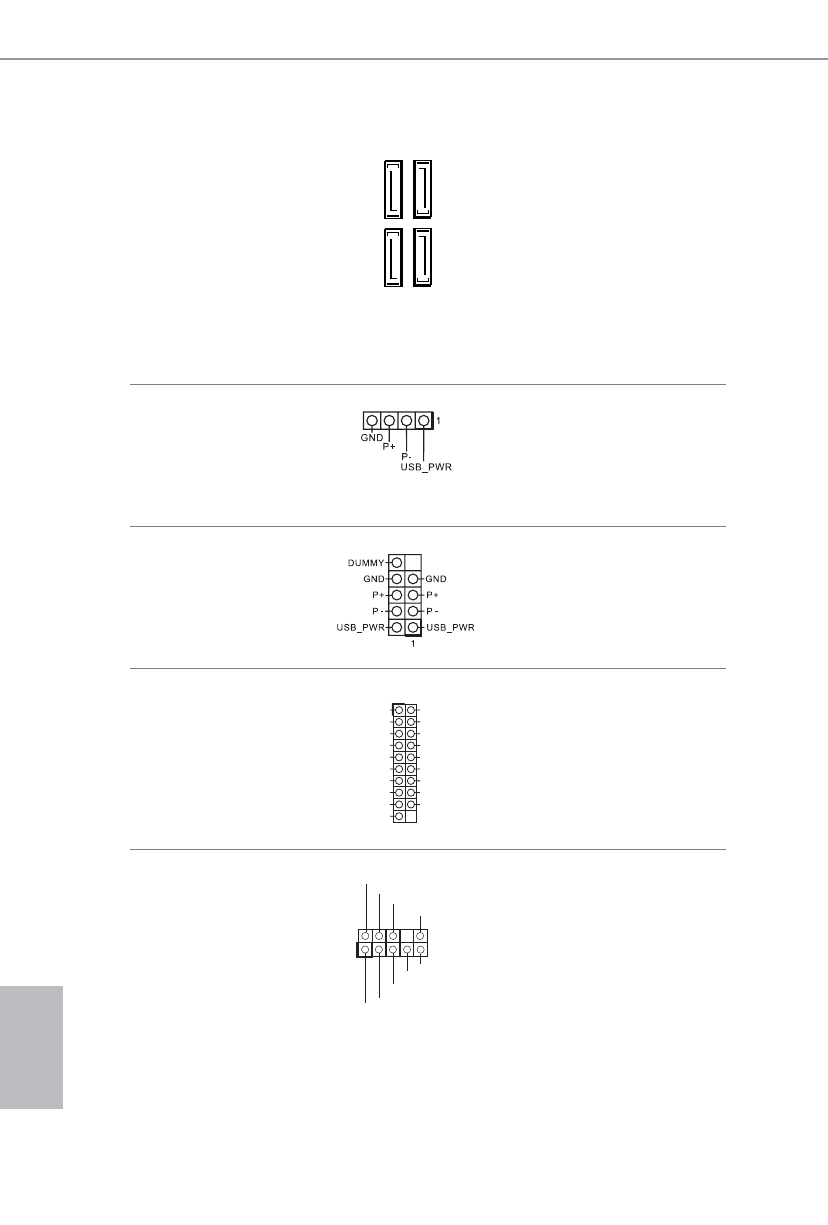

Serial ATA3 Connectors
(SATA3_1:
see p.1, No. 11)
(SATA3_2:
see p.1, No. 10)
(SATA3_3:
see p.1, No. 12)
(SATA3_4:
see p.1, No. 13)

These four SATA3
connectors support SATA
data cables for internal
storage devices with up to
6.0 Gb/s data transfer rate.

AMD LED Fan USB
Header
(4-pin USB_5)
(see p.1, No. 2)

This header is used for
connecting the USB
connector on the AMD
SR3 Heatsink.

USB 2.0 Header
(9-pin USB_3_4)
(see p.1, No. 8)

There is one header on
this motherboard. Each
USB 2.0 header can
support two ports.

USB 3.1 Gen1 Header
(19-pin USB3_3_4)
(see p.1, No. 9)

There is one header on
this motherboard. Each
USB 3.1 Gen1 header can
support two ports.

Front Panel Audio Header
(9-pin HD_AUDIO1)
(see p.1, No. 18)

This header is for
connecting audio devices
to the front audio panel.

SA

T

A3_2

SA

T

A3_1

SA

T

A3_4

SA

T

A3_3

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T
