-6-

­­

руководство по эксплуатации

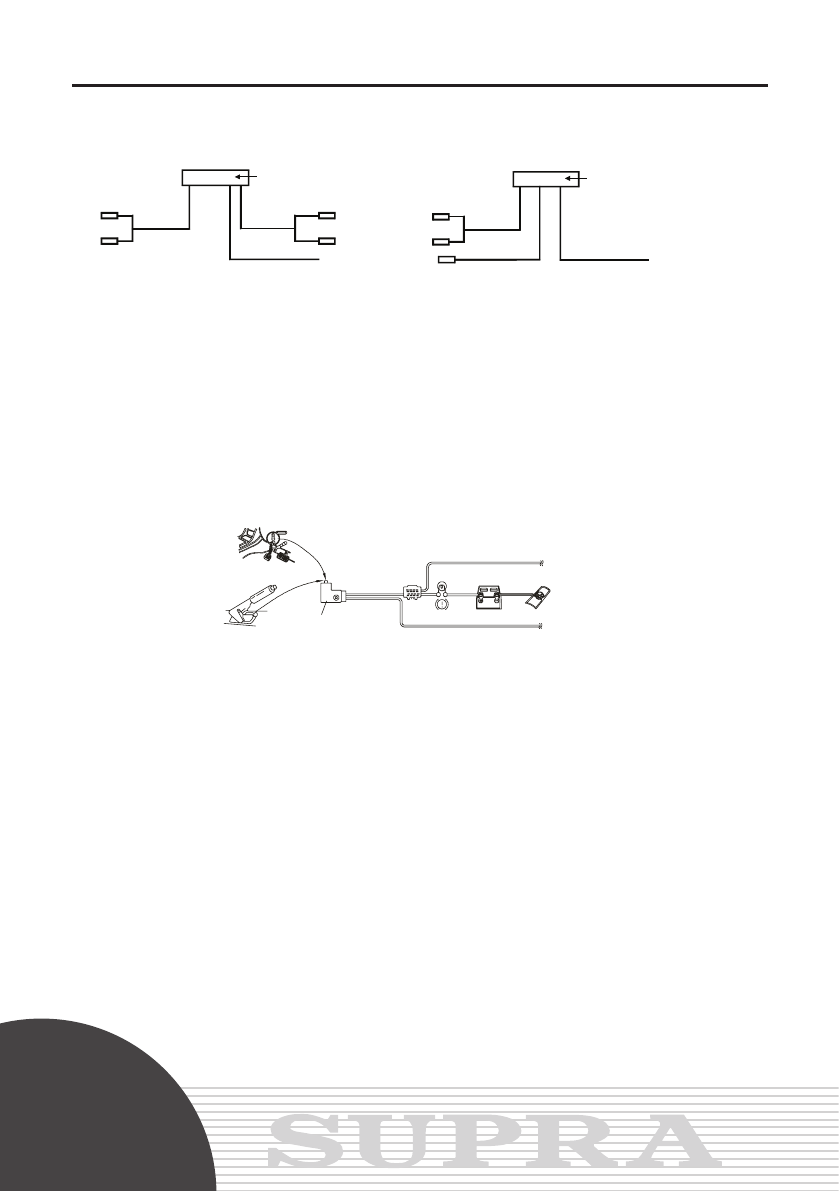

Дополнительные подсоединения

А. Левый разъем
1) Фронтальный RCA выход (Черный) (правый - Красный, левый - Белый)
2) Выход на сабвуфер (Зеленый)
3) Тыловой RCA выход (Серый) (правый - Красный, левый - Белый)

Б. Правый разъем
1) Видео выход (Серый) (Желтый, Желтый)
2) Камера заднего вида (Черный) (Желтый)
3) Провод стояночного тормоза (Зеленый)

Схема соединения провода стояночного тормоза

1) Переключатель стояночного тормоза
2) Провод стояночного тормоза (Голубой)
3) К металлическому корпусу автомобиля

Примечание:

Просмотр видео изображений через монитор на передней панели возможен только при активации
стояночного тормоза.

1

1

2

3

4

5

7

A)

Б)

1

1

1

2

2

2

3

3

3

8

9

10

11

12

6

2

3

4

5

6

1

1

2

3

4

5

7

A)

Б)

1

1

1

2

2

2

3

3

3

8

9

10

11

12

6

2

3

4

5

6
